فلودیوایدر یا مقسم جریان

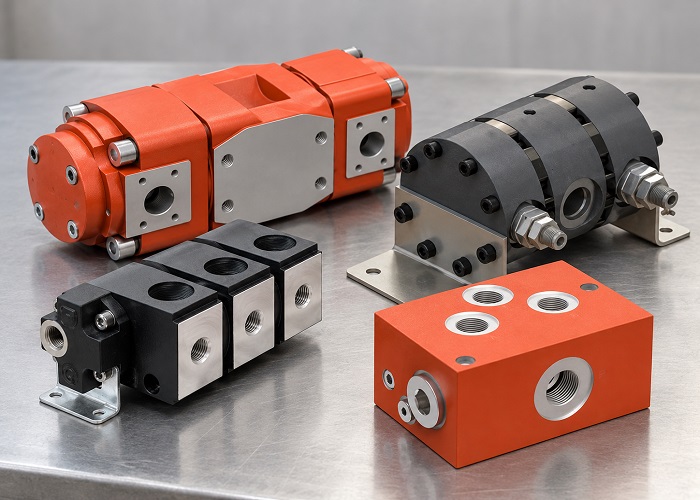

فلودیوایدر یا مقسم جریان هیدرولیک (Hydraulic Flow Divider) یکی از اجزای مهم مدارهای هیدرولیکی است که وظیفه دارد جریان ورودی را به دو یا چند شاخه با نسبت مشخص تقسیم کند.
کاربرد اصلی آن زمانی است که چند عملگر هیدرولیکی باید:
- همزمان حرکت کنند
- با سرعتهای نزدیک به هم کار کنند
- نسبت دبی مشخصی دریافت کنند
- یا در بعضی طراحیها، جریانهای چند شاخه دوباره با هم ترکیب شوند
فلودیوایدر در مدارهایی با چند جک یا چند هیدروموتور اهمیت زیادی دارد، زیرا اگر جریان بدون کنترل بین چند شاخه تقسیم شود، همیشه به یک نسبت ثابت توزیع نمیشود. اختلاف بار، اصطکاک، نشتی داخلی و مقاومت مسیرها باعث میشوند شاخهای که مقاومت کمتری دارد دبی بیشتری دریافت کند.
بنابراین فلودیوایدر را میتوان یک عنصر کنترل و توزیع دبی دانست، نه صرفاً یک سهراهی ساده.
تفاوت فلودیوایدر با سهراهی ساده
در یک سهراهی، جریان بر اساس مقاومت هر شاخه تقسیم میشود.
اگر یک جک بار سبکتری داشته باشد، روغن بیشتر به همان مسیر میرود.
نتیجه ممکن است:
- یک جک زودتر حرکت کند
- جک دیگر عقب بماند
- هماهنگی از بین برود
باشد.
اما فلودیوایدر با استفاده از یک مکانیزم داخلی، تلاش میکند نسبت جریان شاخهها را ثابت نگه دارد.
مثلاً:
ورودی = 40 L/min
فلودیوایدر 50/50:
خروجی 1 ≈ 20 L/min
خروجی 2 ≈ 20 L/min
حتی اگر فشار دو شاخه متفاوت باشد، شیر تلاش میکند این نسبت را حفظ کند.
مفهوم Flow Division Ratio
نسبت تقسیم جریان یکی از مهمترین مشخصات فلودیوایدر است.
برای دو خروجی میتوان نوشت:
Q1 / Q2 = k
که در آن:
Q1 = دبی شاخه اول
Q2 = دبی شاخه دوم
k = نسبت طراحی
است.
برای تقسیم مساوی:
k = 1
یعنی:
Q1 ≈ Q2
اما فلودیوایدرها میتوانند نسبتهای دیگری نیز داشته باشند، مانند:
- 50/50
- 60/40
- 70/30
- 75/25
انواع اصلی فلودیوایدر هیدرولیک
فلودیوایدرها از نظر ساختار به چند گروه مهم تقسیم میشوند:
- فلودیوایدر اسپولی
- فلودیوایدر دندهای
- فلودیوایدر کارتریجی
- Flow Divider/Combiner
- فلودیوایدر چندبخشی
فلودیوایدر اسپولی (Spool Type Flow Divider)
یکی از رایجترین انواع شیرهای مقسم جریان است.
داخل شیر یک اسپول متحرک وجود دارد که با توجه به اختلاف فشار دو شاخه، موقعیت خود را تغییر میدهد و سطح عبور هر مسیر را تنظیم میکند.
اصل کار:
اگر دبی یک شاخه بیشتر شود، افت فشار آن شاخه تغییر میکند.
اسپول جابهجا میشود.
سطح عبور آن شاخه کاهش مییابد.
در شاخه مقابل سطح عبور افزایش پیدا میکند.
نتیجه:
دبیها دوباره به نسبت طراحی نزدیک میشوند.
ساختار داخلی فلودیوایدر اسپولی
اجزای معمول:
- بدنه
- اسپول
- لبههای Metering
- فنر در برخی مدلها
- پورت ورودی
- دو یا چند خروجی
هستند.
دقت ماشینکاری اسپول اهمیت زیادی دارد، زیرا کوچکترین تغییر در هندسه Metering Edge روی تقسیم جریان اثر میگذارد.
فلودیوایدر دندهای (Gear Type Flow Divider)
فلودیوایدر دندهای از دو یا چند سکشن پمپ دندهای مکانیکی که توسط یک محور مشترک به هم متصل شدهاند تشکیل میشود.
هر سکشن مقدار مشخصی حجم در هر دور جابهجا میکند.
اگر حجم جابجایی دو سکشن برابر باشد:
هر دور → دبی تقریباً مساوی در دو خروجی
ایجاد میشود.
این نوع یکی از بهترین گزینهها برای همزمانسازی چند عملگر در دبیهای بالا است.
مزایای فلودیوایدر دندهای
- دقت تقسیم خوب
- مناسب دبی بالا
- مناسب فشار بالا
- عملکرد نسبتاً مستقل از اختلاف بار
- قابلیت استفاده برای تقسیم یا ترکیب جریان
معایب فلودیوایدر دندهای
- قیمت بالاتر
- ابعاد بزرگتر
- وجود نشتی داخلی
- نیاز به روانکاری مناسب
- ایجاد افت توان
است.
فلودیوایدر کارتریجی (Cartridge Flow Divider)
این نوع داخل بلوک هیدرولیک نصب میشود.
مزایا:
- ابعاد کوچک
- مناسب منیفولد
- کاهش لولهکشی
- مناسب طراحیهای فشرده
است.
بسیاری از سازندگان کارتریج ولو، فلودیوایدر و Divider/Combinerهای کارتریجی تولید میکنند.
Flow Divider/Combiner چیست؟
برخی فلودیوایدرها فقط جریان را تقسیم نمیکنند، بلکه در جهت برگشت نیز دو جریان را با نسبت مشخص ترکیب میکنند.
به این نوع:
Flow Divider/Combiner
گفته میشود.
کاربرد مهم:
همزمانسازی دو جک دوطرفه در رفت و برگشت.
عملکرد Divider Mode
در جهت اول:
Qin → Q1 + Q2
و شیر جریان را به نسبت مشخص تقسیم میکند.
عملکرد Combiner Mode
در جهت برگشت:
Q1 + Q2 → Qout
و شیر تلاش میکند جریانهای برگشتی را با نسبت مناسب ترکیب کند.
کاربرد فلودیوایدر برای همزمانسازی دو جک
یکی از مهمترین کاربردها، حرکت همزمان دو جک است.
فرض کنید یک میز بزرگ با دو جک بالا میرود.
بدون فلودیوایدر:
- جک کمبارتر سریعتر حرکت میکند.
- میز کج میشود.
با فلودیوایدر:
هر جک تقریباً دبی مشابه دریافت میکند.
در نتیجه حرکت هماهنگتر میشود.
نکته مهم درباره Synchronization
فلودیوایدر همزمانی مطلق ایجاد نمیکند.
علل خطا:
- نشتی داخلی جکها
- تفاوت اصطکاک
- تفاوت قطر واقعی
- نشتی فلودیوایدر
- تغییر ویسکوزیته روغن
- خطای ساخت
است.
بنابراین بعد از چند سیکل ممکن است Drift ایجاد شود.
در سیستمهای بسیار دقیق باید از:
- سنسور موقعیت
- شیر پروپورشنال
- کنترل حلقه بسته
استفاده شود.
دقت تقسیم جریان (Division Accuracy)
یکی از پارامترهای مهم کاتالوگ فلودیوایدر، درصد خطای تقسیم است.
مثلاً اگر دقت ±5% باشد، در تقسیم 20 و 20 L/min ممکن است دبی واقعی کمی متفاوت باشد.
دقت به عوامل زیر وابسته است:
- اختلاف فشار دو شاخه
- ویسکوزیته
- دبی کاری
- کیفیت ساخت
- نوع فلودیوایدر
تاثیر اختلاف بار روی فلودیوایدر
فرض کنید دو جک بارهای متفاوت دارند.
جک اول:
100 bar
جک دوم:
180 bar
فلودیوایدر باید اختلاف فشار را جبران کند تا دبی تقریباً مساوی بماند.
این جبران باعث ایجاد افت فشار داخلی میشود.
بنابراین فلودیوایدر بدون تلفات نیست.
افت فشار در فلودیوایدر
افت فشار یکی از مهمترین معایب فلودیوایدر است.
توان تلفشده تقریباً:
P_loss = ΔP × Q / 600
که:
ΔP بر حسب bar
Q بر حسب L/min
P بر حسب kW
است.
مثلاً:
ΔP = 15 bar
Q = 40 L/min
تلفات:
P_loss = 1 kW
خواهد بود.
این انرژی عمدتاً به گرما تبدیل میشود.
علت گرم شدن سیستم با فلودیوایدر
اگر اختلاف بار بین دو شاخه زیاد باشد، شیر باید بخشی از فشار اضافی را به افت فشار تبدیل کند.
در نتیجه:
- حرارت افزایش مییابد
- راندمان کاهش مییابد
بنابراین در طراحی سیستم باید این اتلاف در نظر گرفته شود.
فلودیوایدر Equal Flow
رایجترین نوع:
50/50 Flow Divider
است.
کاربرد:
- دو جک مشابه
- دو هیدروموتور مشابه
- مدارهای همزمان
فلودیوایدر Unequal Flow
در برخی سیستمها خروجیها باید متفاوت باشند.
مثلاً:
30% / 70%
این حالت برای عملگرهایی با:
- قطر متفاوت
- سرعت متفاوت
- نیاز دبی متفاوت
استفاده میشود.
کاربرد در هیدروموتورها
فلودیوایدر میتواند جریان را بین دو هیدروموتور تقسیم کند.
اگر موتورها Displacement مشابه داشته باشند:
دبی برابر → دور تقریباً برابر
ایجاد میکند.
اما اگر بار مکانیکی متفاوت باشد، باز هم Slip و نشتی داخلی میتواند اختلاف دور ایجاد کند.
رابطه سرعت هیدروموتور و دبی
تقریباً:
n = 1000Q / Vg
که:
n = rpm
Q = L/min
Vg = cc/rev
است.
بنابراین کنترل دبی مستقیماً روی سرعت موتور اثر دارد.
کاربرد در مدار فرمان خودرو و ماشینآلات موبایل
در ماشینآلات موبایل، فلودیوایدر ممکن است برای:
- تقسیم جریان فرمان و عملگر
- تقسیم بین چند مصرفکننده
- اولویت دادن به یک مدار
استفاده شود.
در اینجا باید بین:
Flow Divider
و
Priority Valve
تفاوت قائل شد.
تفاوت فلودیوایدر و Priority Valve
Flow Divider:
جریان را با نسبت مشخص تقسیم میکند.
Priority Valve:
ابتدا دبی مورد نیاز یک شاخه اولویتدار را تأمین میکند و باقی جریان را به شاخه دوم میدهد.
مثال:
فرمان هیدرولیک خودرو همیشه اولویت دارد.
تفاوت فلودیوایدر و Flow Control Valve
Flow Control Valve:
دبی یک مسیر را کنترل میکند.
Flow Divider:
یک ورودی را به چند خروجی تقسیم میکند.
این دو عملکرد متفاوت هستند.
انتخاب فلودیوایدر بر اساس دبی
یکی از مهمترین پارامترها محدوده دبی کاری است.
فلودیوایدر باید در محدوده توصیهشده سازنده کار کند.
اگر دبی خیلی کمتر از محدوده باشد:
- اسپول کنترل ضعیف عمل میکند
- دقت کاهش مییابد
اگر دبی خیلی بیشتر باشد:
- افت فشار زیاد میشود
- گرم شدن افزایش مییابد
انتخاب بر اساس فشار کاری
باید بررسی شود:
- Max Inlet Pressure
- Max Outlet Pressure
- Pressure Differential
همگی با مدار سازگار باشند.
فشار نامی شیر باید بالاتر از فشار واقعی مدار باشد.
انتخاب بر اساس نسبت تقسیم
باید نسبت واقعی مورد نیاز مشخص شود.
برای دو جک یکسان:
50/50
برای جکهای متفاوت:
نسبت دبی باید با نسبت سطح و سرعت مورد نظر هماهنگ شود.
محاسبه نسبت دبی برای دو جک
اگر دو جک باید سرعت برابر داشته باشند:
Q1 / Q2 = A1 / A2
زیرا:
v = Q / A
بنابراین اگر سطح جک اول دو برابر جک دوم باشد، برای سرعت مساوی باید تقریباً دو برابر دبی دریافت کند.
اثر دمای روغن
دمای روغن ویسکوزیته را تغییر میدهد.
ویسکوزیته پایین:
- نشتی داخلی بیشتر
- دقت تقسیم کمتر
ممکن است ایجاد کند.
ویسکوزیته بالا:
- افت فشار بیشتر
- عملکرد کندتر اسپول
ایجاد میکند.
اثر آلودگی روغن
فلودیوایدر اسپولی به آلودگی حساس است.
ذرات میتوانند:
- اسپول را گیر بیندازند
- لبههای Metering را سایش دهند
- دقت تقسیم را کاهش دهند
بنابراین فیلتراسیون مناسب ضروری است.
خرابیهای رایج فلودیوایدر
مهمترین خرابیها:
- گیر کردن اسپول
- افزایش نشتی داخلی
- کاهش دقت تقسیم
- افت فشار زیاد
- ایجاد نویز
- گرم شدن بیش از حد
هستند.
یک خروجی دبی بیشتری دارد
دلایل احتمالی:
- سایش اسپول
- آلودگی
- اختلاف فشار خارج از محدوده
- کارکرد زیر حداقل دبی
است.
دو جک همزمان نمیشوند
ممکن است مشکل از:
- نشتی داخلی جک
- اختلاف قطر
- هوا در سیستم
- فلودیوایدر
- نشتی شیرهای دیگر
باشد.
بنابراین نباید فوراً فلودیوایدر را مقصر دانست.
تست فلودیوایدر
روش حرفهای تست شامل:
- فلومتر روی خروجی اول
- فلومتر روی خروجی دوم
- گیج فشار هر دو شاخه
است.
در چند فشار مختلف باید:
Q1
و
Q2
اندازهگیری شوند.
سپس خطای تقسیم محاسبه میشود.
محاسبه درصد خطای تقسیم
برای تقسیم مساوی میتوان به صورت تقریبی نوشت:
Error % = |Q1 − Q2| / ((Q1 + Q2)/2) × 100
هرچه این مقدار کمتر باشد، تقسیم دقیقتر است.
نصب صحیح فلودیوایدر
نکات مهم:
- جهت P و Outletها رعایت شود
- لولهها سایز مناسب داشته باشند
- مسیرها تا حد امکان متقارن باشند
- هواگیری انجام شود
- فیلتر مناسب استفاده شود
استفاده از Cross-Port Relief Valve
در مدار دو جکی ممکن است اختلاف بار ناگهانی ایجاد شود.
برای حفاظت شاخهها میتوان در برخی طراحیها از:
- Relief Valve
- Cross-Port Relief
- Shock Valve
استفاده کرد.
فلودیوایدر در مدارهای Regen
در مدارهای Regenerative باید با احتیاط از فلودیوایدر استفاده شود، زیرا جهت و مقدار جریانهای برگشتی میتواند با حالت استاندارد متفاوت باشد.
محاسبه دبی واقعی هر شاخه ضروری است.
فلودیوایدر در سیستمهای چند جکی
برای سه یا چهار جک میتوان از:
- Multi-Section Gear Divider
- چند فلودیوایدر مرحلهای
استفاده کرد.
اما تجمع خطا باید در نظر گرفته شود.
برندهای معتبر فلودیوایدر
تولیدکنندگان شناختهشده این حوزه شامل:
- Sun Hydraulics
- HydraForce
- Parker
- Bucher Hydraulics
- Vivoil
- Casappa
هستند.
برخی بیشتر در شیرهای کارتریجی و برخی در Gear Flow Divider تخصص دارند.
فلودیوایدر دندهای Vivoil و Casappa
برندهایی مانند Vivoil و Casappa خانوادههای مختلف Gear Flow Divider برای ماشینآلات صنعتی و موبایل تولید میکنند.
این تجهیزات معمولاً در مدلهای:
- دو سکشن
- سه سکشن
- چند سکشن
عرضه میشوند.
چه زمانی فلودیوایدر اسپولی بهتر است؟
اگر:
- فضا محدود است
- دبی متوسط است
- هزینه مهم است
- دقت متوسط کافی است
Spool Divider گزینه خوبی است.
چه زمانی فلودیوایدر دندهای بهتر است؟
اگر:
- دبی بالا است
- اختلاف بار زیاد است
- تقسیم دقیقتر لازم است
- چند شاخه همزمان وجود دارد
Gear Divider معمولاً مناسبتر است.
چه زمانی فلودیوایدر کافی نیست؟
اگر نیاز به:
- همزمانی بسیار دقیق
- موقعیتگیری دقیق
- خطای میلیمتری بسیار کم
وجود دارد، فلودیوایدر مکانیکی به تنهایی کافی نیست.
در این شرایط بهتر است از:
- LVDT
- Position Sensor
- Proportional Valve
- Closed-Loop Controller
استفاده شود.
مثال مهندسی انتخاب فلودیوایدر
فرض کنید دو جک یکسان داریم:
قطر پیستون = 80 mm
سرعت مورد نیاز = 0.08 m/s
مساحت هر جک:
A ≈ 0.00503 m²
دبی هر جک:
Q = A × v
تقریباً:
24.1 L/min
بنابراین دبی کل:
حدود:
48.2 L/min
است.
در این حالت یک فلودیوایدر:
50/50
با ظرفیت مناسب برای حدود 50 L/min
قابل بررسی است.
اما باید منحنی افت فشار سازنده در 24 L/min برای هر شاخه بررسی شود.
اشتباهات رایج در انتخاب فلودیوایدر
- انتخاب فقط بر اساس سایز رزوه
- بیتوجهی به Min Flow
- نادیده گرفتن افت فشار
- تصور همزمانی 100 درصد
- نادیده گرفتن نشتی جک
- استفاده در روغن آلوده
- انتخاب نسبت اشتباه
جمعبندی نهایی فلودیوایدر هیدرولیک
فلودیوایدر هیدرولیک یک عنصر تخصصی برای تقسیم کنترلشده جریان بین چند شاخه است و نباید آن را با سهراهی ساده یا شیر کنترل دبی معمولی اشتباه گرفت.
مهمترین انواع آن عبارتاند از:
- Spool Flow Divider
- Gear Flow Divider
- Cartridge Flow Divider
- Divider/Combiner
انتخاب صحیح آن باید بر اساس:
- دبی کل
- نسبت تقسیم
- فشار کاری
- اختلاف بار
- دقت مورد نیاز
- افت فشار
- نوع روغن
انجام شود.
در کاربردهایی مانند:
- همزمانسازی جکها
- کنترل چند هیدروموتور
- ماشینآلات موبایل
- سیستمهای چند مصرفکننده
فلودیوایدر میتواند راهکاری ساده، مقاوم و اقتصادی باشد.
اما در سیستمهایی که دقت موقعیت بسیار بالا نیاز دارند، فلودیوایدر جای کنترل حلقهبسته را نمیگیرد و باید از سنسور موقعیت و شیرهای پروپورشنال یا سروو استفاده شود.
