جک هیدرولیک گرد استاندارد

جک‌های هیدرولیک گرد استاندارد، عملگرهای خطی صنعتی با ساختار مستحکم و طراحی فشرده هستند که برای تبدیل انرژی هیدرولیکی به نیروی مکانیکی و ایجاد حرکت خطی کنترل‌شده در انواع ماشین‌آلات و تجهیزات صنعتی مورد استفاده قرار می‌گیرند. این سری در بازه قطر پیستون ۴۰ تا ۲۰۰ میلی‌متر تولید شده و امکان انتخاب ابعاد، کورس و نوع اتصال متناسب با شرایط کاری دستگاه را فراهم می‌کند.

این سیلندرها برای فشار کاری تا ۲۱۰ بار طراحی شده‌اند و حداکثر فشار قابل تحمل آن‌ها ۲۵۰ بار است. با توجه به سطح مؤثر پیستون، انتخاب قطر مناسب سیلندر امکان دستیابی به نیروهای مختلف را فراهم می‌کند. در انتخاب سایز جک باید علاوه بر نیروی مورد نیاز، فشار واقعی مدار، قطر شفت، طول کورس، سرعت حرکت، نوع بارگذاری و ضریب اطمینان مناسب نیز در نظر گرفته شود.

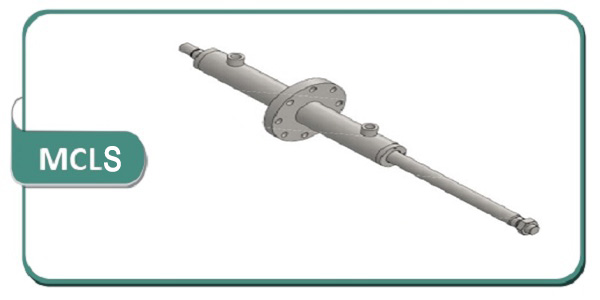

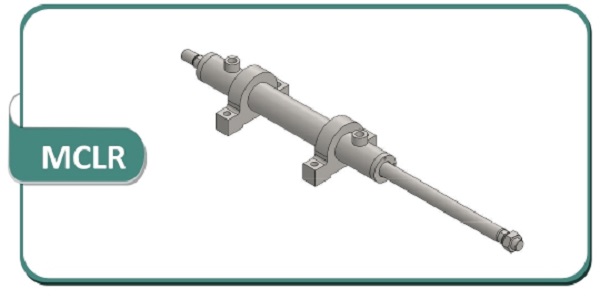

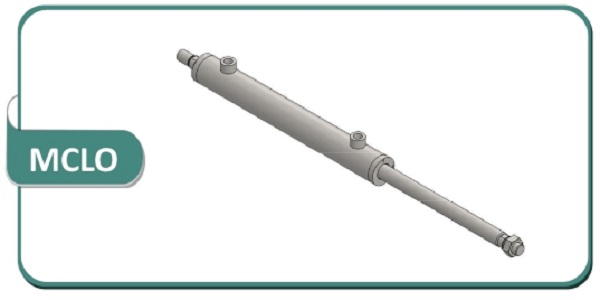

جک‌های این خانواده برحسب نوع کاربرد به دو ساختار یک‌سر‌راد (Single Rod) و دو‌سر‌راد (Double Rod) قابل تولید هستند. در سیلندرهای یک‌سر‌راد، به علت تفاوت سطح مؤثر دو سمت پیستون، نیروی قابل تولید و سرعت حرکت در کورس رفت و برگشت متفاوت است. در نوع دو‌سر‌راد، در صورت یکسان بودن قطر راد در دو طرف، سطح مؤثر دو سمت پیستون برابر بوده و شرایط متقارن‌تری از نظر نیرو و سرعت حرکت ایجاد می‌شود.

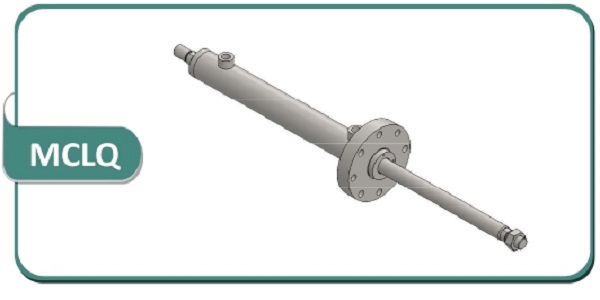

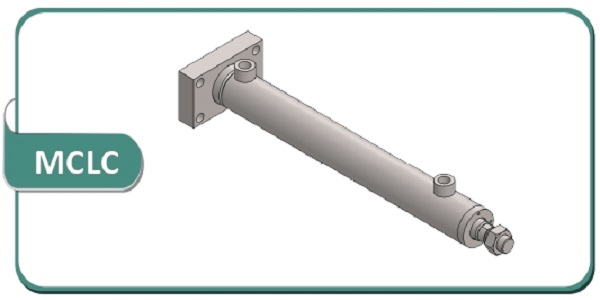

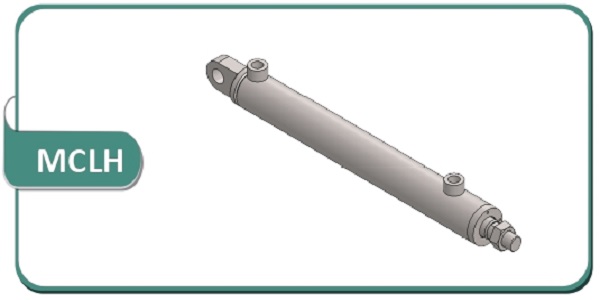

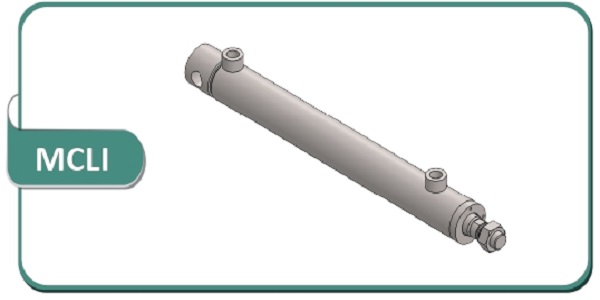

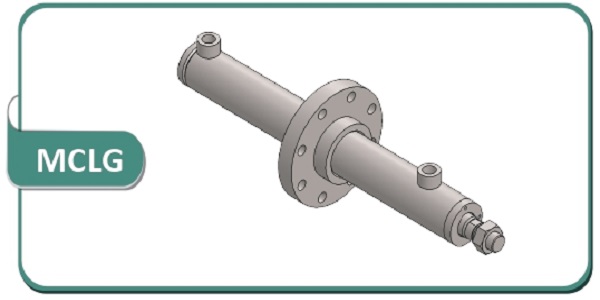

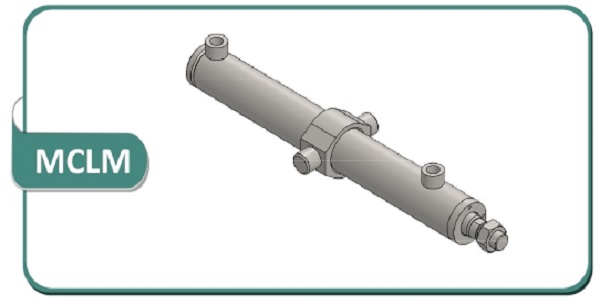

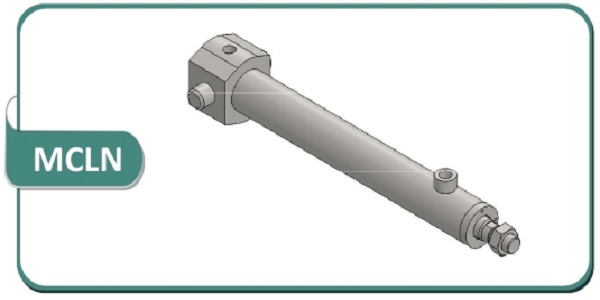

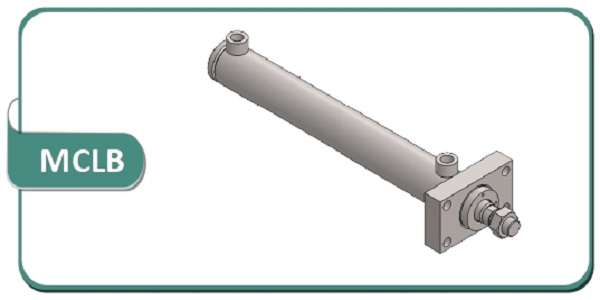

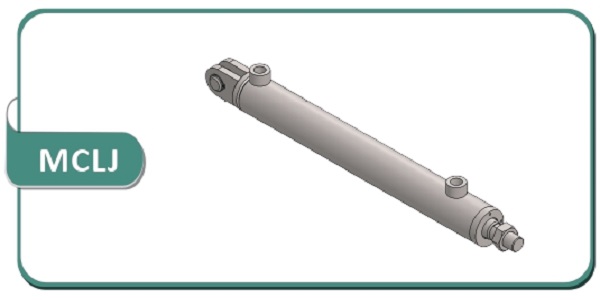

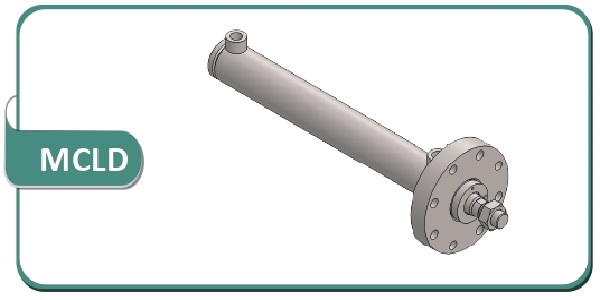

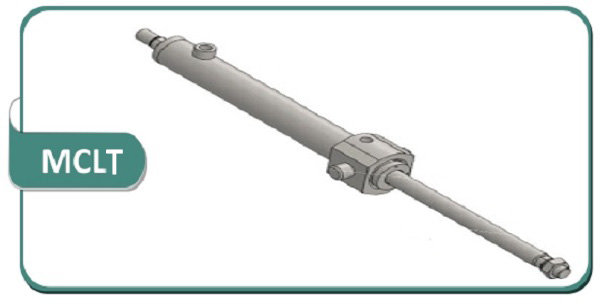

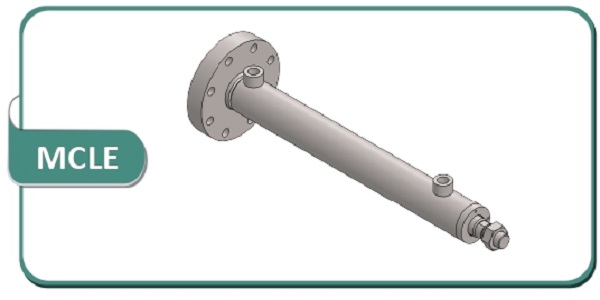

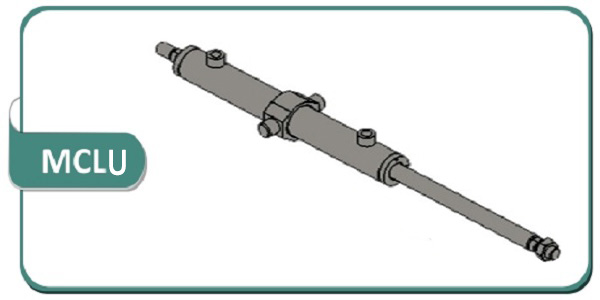

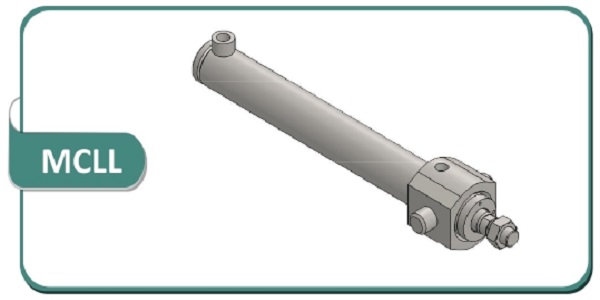

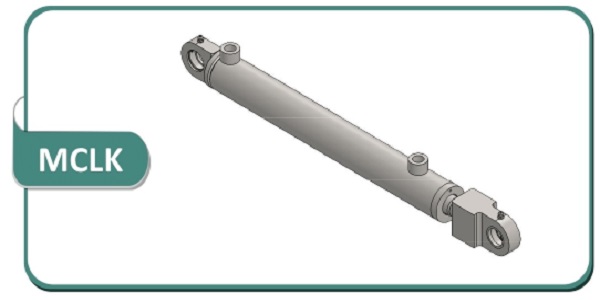

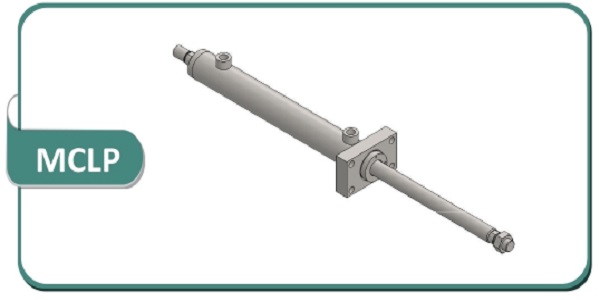

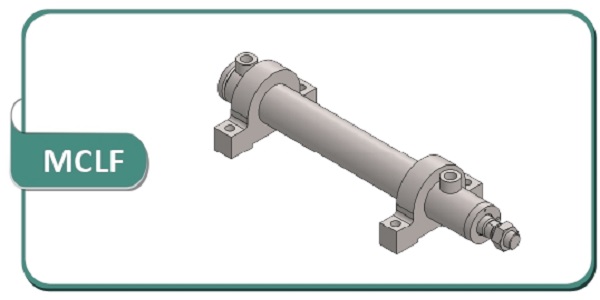

یکی از ویژگی‌های مهم این سری، تنوع گسترده روش‌های نصب و اتصالات مکانیکی است. بر اساس ساختار ماشین و نحوه انتقال نیرو، امکان ارائه جک با اتصال لولایی معمولی در جلو یا عقب، اتصال لولایی با بلبرینگ/یاتاقان کروی، اتصال L شکل، ترنیون انتهایی، ترنیون میانی، فلنج مربعی جلو، فلنج مربعی عقب، نصب پایه‌دار و فلنج مستطیلی در ابتدا یا انتهای سیلندر وجود دارد. این تنوع، امکان تطبیق سیلندر با طیف وسیعی از مکانیزم‌ها و محدودیت‌های نصب را فراهم می‌کند.

انتخاب روش نصب باید بر اساس مسیر حرکت و نوع نیروهای وارد بر سیلندر انجام شود. اتصالات لولایی و ترنیونی برای مکانیزم‌هایی که در حین حرکت نیاز به تغییر زاویه دارند مناسب هستند، در حالی که نصب‌های فلنجی و پایه‌دار امکان تثبیت صلب‌تر سیلندر نسبت به سازه دستگاه را فراهم می‌کنند. در تمامی حالات نصب، رعایت هم‌محوری سیلندر با جهت اعمال نیرو اهمیت زیادی دارد؛ زیرا بار جانبی و لنگر خمشی روی شفت می‌تواند موجب افزایش اصطکاک، سایش گایدها و آب‌بندها، آسیب سطح شفت و کاهش عمر کاری سیلندر شود.

در انتخاب مهندسی جک، قطر شفت نیز باید متناسب با نیروی فشاری و طول آزاد آن تعیین شود. به‌خصوص در سیلندرهای دارای کورس بلند، بررسی کمانش شفت (Buckling) یکی از الزامات اصلی سایزینگ محسوب می‌شود و انتخاب شفت صرفاً بر اساس نیروی کششی یا قطر پیستون کافی نیست.

سرعت حرکت جک نیز تابع دبی روغن و سطح مؤثر پیستون است؛ بنابراین افزایش قطر سیلندر ضمن افزایش نیروی قابل تولید، دبی بیشتری برای دستیابی به سرعت مشخص نیاز خواهد داشت. به همین دلیل انتخاب جک باید هم‌زمان با بررسی ظرفیت پمپ، دبی مدار، فشار کاری و توان یونیت هیدرولیک انجام شود.

در مجموع، قطر پیستون ۴۰ تا ۲۰۰ میلی‌متر، فشار کاری ۲۱۰ بار، حداکثر فشار قابل تحمل ۲۵۰ بار، امکان ساخت یک‌سر‌راد و دو‌سر‌راد و تنوع بالای روش‌های نصب، این خانواده از جک‌های هیدرولیک گرد استاندارد را برای استفاده در طیف وسیعی از ماشین‌آلات و سیستم‌های هیدرولیک صنعتی مناسب می‌سازد. انتخاب دقیق قطر پیستون، قطر شفت، کورس و نوع نصب بر اساس محاسبات مهندسی، نقش مستقیمی در دستیابی به عملکرد مطمئن، عمر کاری بالا و کاهش هزینه‌های تعمیر و نگهداری سیستم خواهد داشت.
