شیر هیدرولیک یکطرفه تیپ MCU
مخصوص مدارهای بیبارکننده فشار
شیر یکطرفه تیپ MCU یک شیر هیدرولیکی با عملکرد یکجهته است که بهطور ویژه برای استفاده در کنار شیرهای بیبارکننده فشار (Unloading Valves) و مدارهای هیدرولیکی مرتبط با آنها طراحی شده است. وظیفه اصلی این شیر، عبور آزاد جریان در جهت مجاز و جلوگیری از برگشت جریان و فشار در جهت عکس است.
در ساختمان شیر یکطرفه، عضو مسدودکننده تحت تأثیر نیروی فنر و فشار روغن قرار دارد. هنگامی که اختلاف فشار در جهت مجاز به مقدار لازم برای غلبه بر نیروی فنر برسد، عضو مسدودکننده از نشیمنگاه خود جدا شده و جریان روغن عبور میکند. در صورت معکوسشدن اختلاف فشار، فشار برگشتی عضو مسدودکننده را روی نشیمنگاه قرار داده و مسیر برگشت روغن بسته میشود. در محصولات مشابه Atos نیز شیرهای یکطرفه بهصورت Direct Operated و با ساختار Poppet عرضه میشوند و برای آنها فشار بازشدن یا Cracking Pressure مشخص میشود.

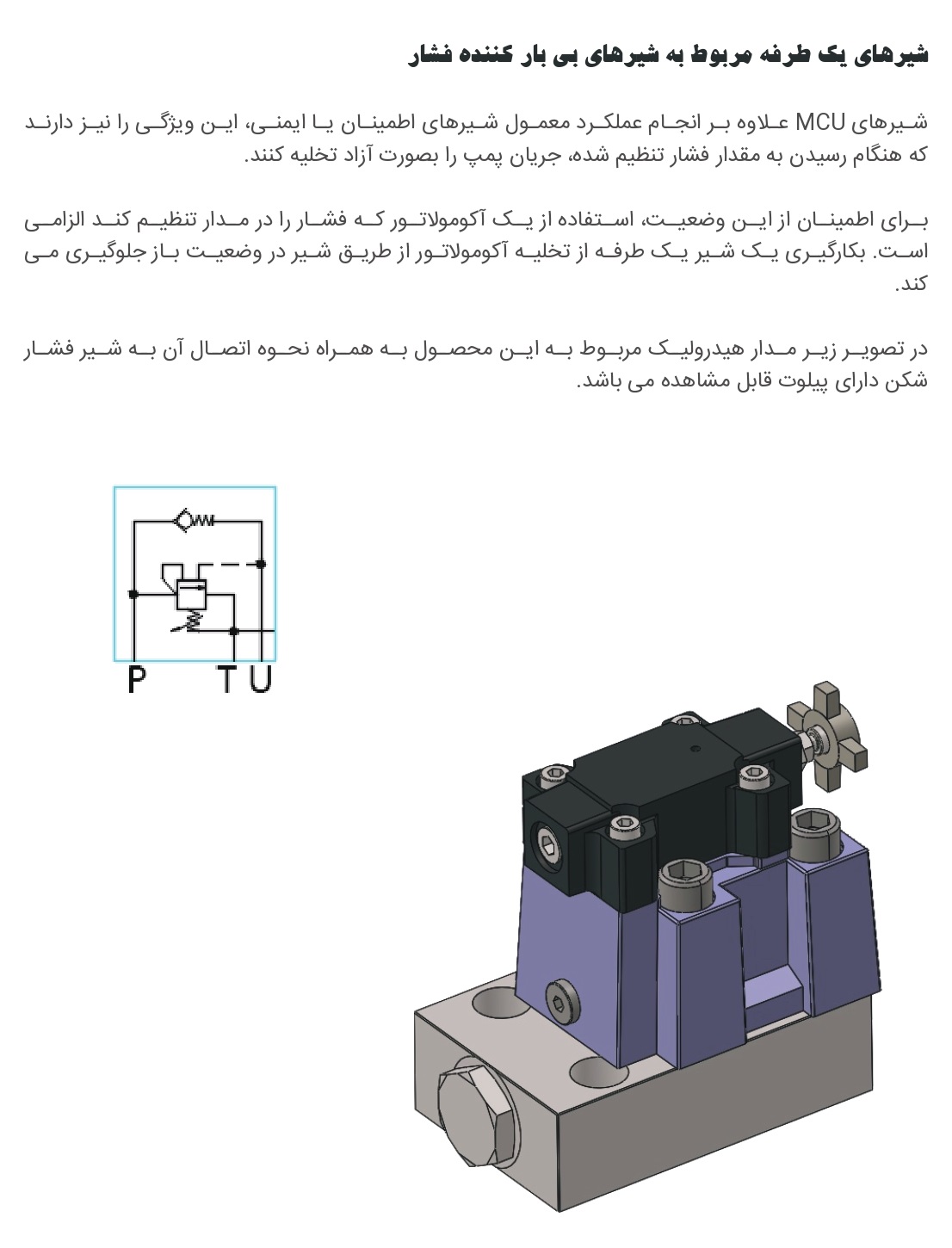

نقش MCU در مدار Unloading
اهمیت MCU زمانی مشخص میشود که پمپ هیدرولیک همراه با یک شیر Unloading مورد استفاده قرار گیرد. در چنین مداری، زمانی که فشار سیستم به مقدار تعیینشده برسد، شیر آنلودینگ میتواند جریان خروجی پمپ را با فشار پایین به مخزن هدایت کند و پمپ را از حالت کار تحت فشار خارج نماید.
در این شرایط، وجود شیر یکطرفه در مسیر مناسب مدار باعث میشود فشار ذخیرهشده در سمت مصرفکننده یا آکومولاتور به سمت پمپ و مسیر Unloading بازنگردد. بنابراین، هنگام بیبار شدن پمپ، بخش تحت فشار مدار میتواند از مسیر تخلیه پمپ جدا باقی بماند.
این عملکرد بهخصوص در مدارهای پمپ–آکومولاتور اهمیت زیادی دارد. پس از شارژ آکومولاتور و رسیدن سیستم به فشار تنظیمشده، پمپ میتواند توسط شیر Unloading بیبار شود؛ در همین زمان، شیر یکطرفه از تخلیه روغن تحت فشار آکومولاتور به سمت خط پمپ جلوگیری میکند. با کاهش فشار سیستم و بازگشت مدار به مرحله شارژ، جریان پمپ مجدداً در جهت مجاز از شیر یکطرفه عبور کرده و آکومولاتور یا مدار مصرفکننده را تغذیه میکند.
بنابراین MCU خودش شیر آنلودینگ نیست؛ بلکه یک شیر یکطرفه است که در آرایش مناسب مدار، عملکرد صحیح شیر Unloading را تکمیل میکند.
مزیت استفاده از MCU
استفاده صحیح از شیر یکطرفه MCU در مدارهای بیبارکننده میتواند از برگشت جریان و فشار به سمت پمپ، تخلیه ناخواسته آکومولاتور و افت فشار بخش مصرفکننده جلوگیری کند. همچنین امکان میدهد پمپ در زمان عدم نیاز به تأمین جریان تحت فشار، توسط شیر Unloading در شرایط کمفشار کار کند.
از آنجا که وظیفه اصلی Check Valve ایجاد جریان یکطرفه است، انتخاب صحیح آن باید با توجه به حداکثر فشار کاری، دبی عبوری، افت فشار ΔP، فشار بازشدن (Cracking Pressure)، سایز مجاری و جهت نصب شیر انجام شود. برای مقایسه، Atos برای خانواده شیرهای یکطرفه خود نیز فشار بازشدنهای مختلف و نمودارهای دبی–افت فشار در نظر میگیرد.
کاربردهای متداول
MCU برای استفاده در پاورپکهای هیدرولیک، مدارهای دارای آکومولاتور، سیستمهای پمپ و Unloading Valve، ماشینآلات صنعتی و مدارهایی که نیاز به حفظ فشار مصرفکننده هنگام بیبار شدن پمپ دارند مناسب است.
نکته فنی: عملکرد مناسب مدار Unloading تنها به انتخاب شیر MCU وابسته نیست. فشار تنظیم شیر آنلودینگ، Cracking Pressure شیر یکطرفه، افت فشار خطوط، ظرفیت آکومولاتور و دبی پمپ باید متناسب با یکدیگر انتخاب شوند. در غیر این صورت ممکن است مدار دچار سیکلهای مکرر بارگیری/بیبارشدن، افت فشار غیرضروری یا عملکرد نامناسب آکومولاتور شود.
