شیر فشارشکن مستقیم بینراهی MDR
شیر فشارشکن هیدرولیکی تیپ MDR یک شیر کنترل فشار مستقیم (Direct Operated) و بینراهی (In-Line) است که برای محدودکردن حداکثر فشار و محافظت از اجزای مدار هیدرولیک در برابر افزایش فشار بیش از مقدار تنظیمشده به کار میرود.
برخلاف شیرهای فشارشکن پایلوتدار، در شیر MDR عمل کنترل فشار بدون استفاده از مدار یا شیر پایلوت انجام میشود. فشار ورودی مستقیماً بر عضو کنترلکننده شیر اثر میگذارد و این نیرو در مقابل نیروی فنر قابل تنظیم قرار میگیرد. تا زمانی که فشار ورودی کمتر از مقدار تنظیمشده باشد، مسیر تخلیه بسته باقی میماند. با افزایش فشار و رسیدن آن به مقدار تنظیمشده، نیروی هیدرولیکی بر نیروی فنر غلبه کرده و شیر شروع به بازشدن میکند؛ در نتیجه بخشی از جریان روغن از مسیر فشار P به مسیر برگشت یا مخزن T هدایت شده و از افزایش بیشتر فشار سیستم جلوگیری میشود.
فشار کاری موردنظر توسط پیچ یا فلکه تنظیم فشار در قسمت بالای شیر تنظیم میشود. افزایش فشردگی فنر موجب افزایش فشار تنظیمی شیر و کاهش آن موجب پایینآمدن فشار تنظیمی خواهد شد. در طراحیهای مشابه Atos نیز چرخاندن مکانیزم تنظیم در جهت ساعتگرد باعث افزایش فشار تنظیمی میشود.
ساختار Direct Acting باعث میشود MDR از ساختمان نسبتاً ساده، ابعاد فشرده و پاسخ سریع به تغییرات فشار برخوردار باشد. حذف مرحله پایلوت همچنین تعداد اجزای داخلی و مسیرهای کنترلی را کاهش میدهد. به همین دلیل این نوع شیر برای مدارهایی که به یک فشارشکن مکانیکی ساده و مستقیم نیاز دارند، گزینه مناسبی است.

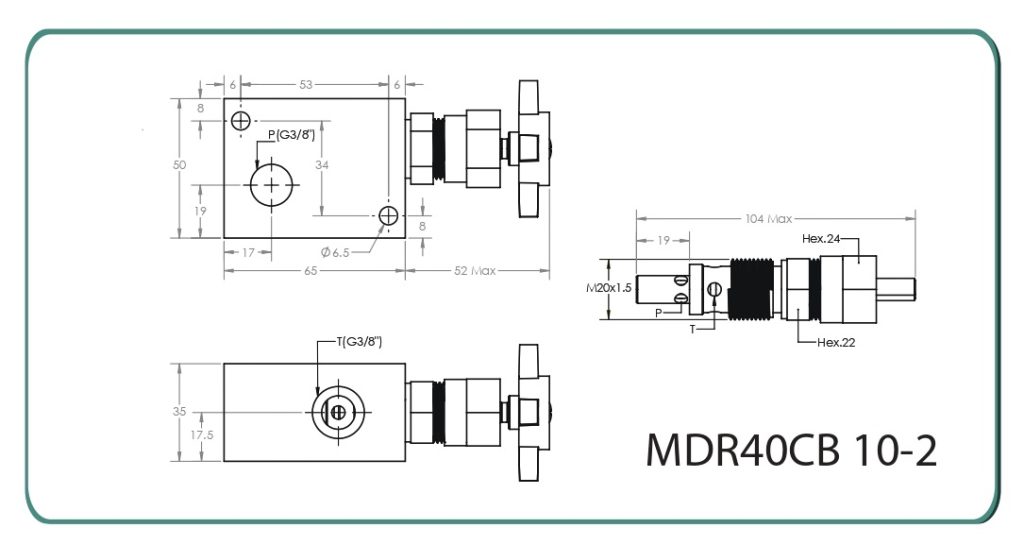

از آنجا که MDR بهصورت بینراهی طراحی شده است، برای نصب آن الزاماً به بلوک زیرشیری یا سابپلیت مجزا نیاز نیست و میتوان شیر را از طریق پورتهای رزوهای مستقیماً در مسیر لولهکشی مدار هیدرولیک نصب کرد. Atos نیز در سری ARE همین معماری را با عنوان «threaded ports for in-line mounting» معرفی میکند.
کاربردهای اصلی MDR شامل حفاظت پمپ و اجزای مدار در برابر اضافهفشار، تعیین حداکثر فشار مجاز سیستم، استفاده در پاورپکهای هیدرولیک، ماشینآلات صنعتی، تجهیزات پرس و جکهای هیدرولیکی و مدارهای هیدرولیکی عمومی است.
مزایای اصلی: عملکرد کاملاً مستقیم و بدون پایلوت، پاسخ سریع به افزایش فشار، ساختمان ساده و قابل اطمینان، تنظیم مکانیکی فشار، نصب مستقیم در مسیر لوله، ابعاد فشرده و سهولت سرویس و نگهداری.
