جک هیدرولیک چهار میلمهار تیپ MCK

جک‌های هیدرولیک تیپ MCK از نوع سیلندرهای صنعتی چهار میله مهار (Tie-Rod Hydraulic Cylinders) هستند که برای تبدیل انرژی هیدرولیکی به نیروی مکانیکی و ایجاد حرکت خطی رفت و برگشتی طراحی شده‌اند. در این ساختار، درپوش‌های ابتدا و انتهای سیلندر توسط چهار میله مهار طولی به یکدیگر متصل می‌شوند. این آرایش علاوه بر ایجاد استحکام مناسب، امکان بازکردن سیلندر و دسترسی به اجزای داخلی برای سرویس، تعویض آب‌بندها و تعمیرات دوره‌ای را فراهم می‌کند. این سری در بازه قطر پیستون ۴۰ تا ۲۰۰ میلی‌متر تولید شده و امکان انتخاب ابعاد، کورس و نوع اتصال متناسب با شرایط کاری دستگاه را میسر می‌کند.

سری MCK برای فشار کاری تا 120 bar طراحی شده و حداکثر فشار مجاز آن 160 bar است. بنابراین در طراحی سیستم هیدرولیک باید فشار کاری پیوسته مدار در محدوده مجاز سیلندر قرار گرفته و شیر فشارشکن سیستم نیز متناسب با حداکثر فشار مجاز مجموعه تنظیم شود.

نحوه ایجاد نیرو و حرکت

نیروی ایجادشده توسط جک تابع فشار روغن و سطح مؤثر پیستون است. در کورس رفت، نیروی تئوری از رابطه زیر محاسبه می‌شود:

F = P × A

که در آن F نیروی سیلندر، P فشار روغن و A سطح مؤثر پیستون است.

در جک‌های یک‌سر‌راد، هنگام برگشت به دلیل اشغال بخشی از سطح پیستون توسط سطح مقطع شفت، سطح مؤثر کاهش پیدا می‌کند. بنابراین در فشار یکسان، نیروی برگشت از نیروی رفت کمتر است:

F Return = P × (Ap − Ar)

در محاسبات عملی باید علاوه بر فشار و سطح پیستون، اصطکاک آب‌بندها، افت فشار مدار، بار خارجی، جهت حرکت و ضریب اطمینان نیز در نظر گرفته شوند.

20 آرایش مختلف برای شرایط نصب متفاوت

یکی از ویژگی‌های مهم خانواده MCK، تولید در 20 تیپ مختلف است. تفاوت این تیپ‌ها عمدتاً مربوط به نحوه نصب جک روی ماشین، نوع اتصال ابتدا و انتهای سیلندر، محل اعمال مفصل یا محور دوران و تک‌راد یا دو‌راد بودن سیلندر است.

این تنوع باعث می‌شود طراح ماشین بتواند به‌جای تغییر سازه برای تطبیق با یک جک ثابت، آرایش مناسب سیلندر را متناسب با سینماتیک و فضای نصب مکانیزم انتخاب کند.

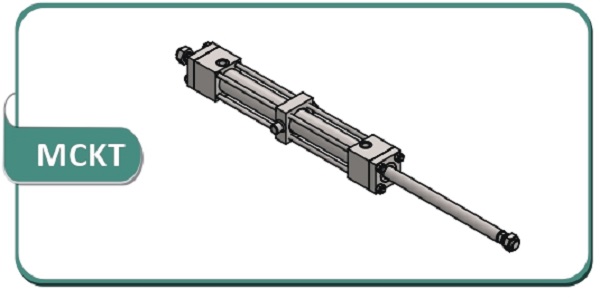

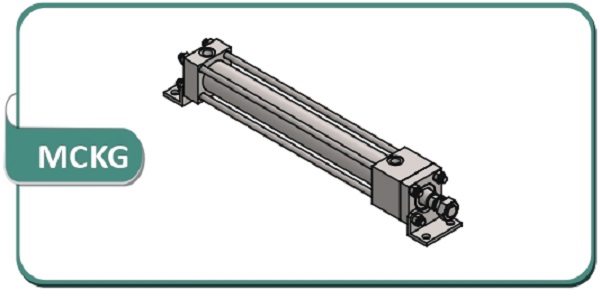

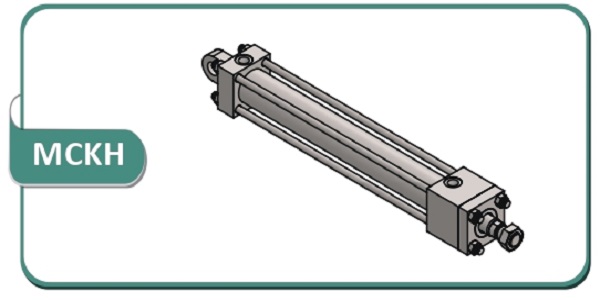

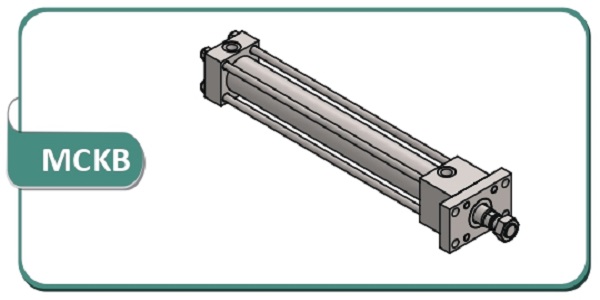

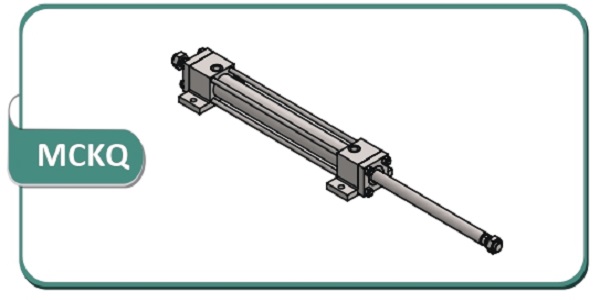

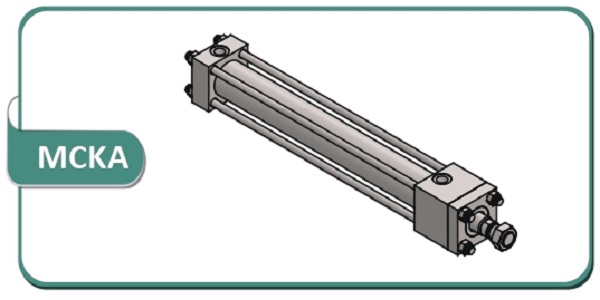

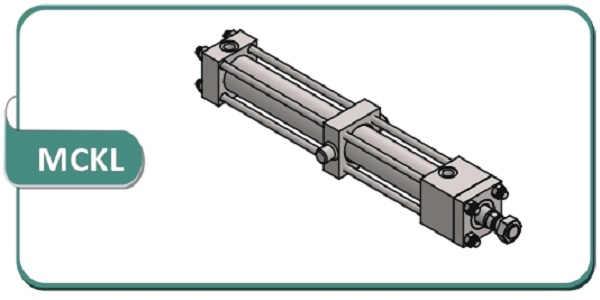

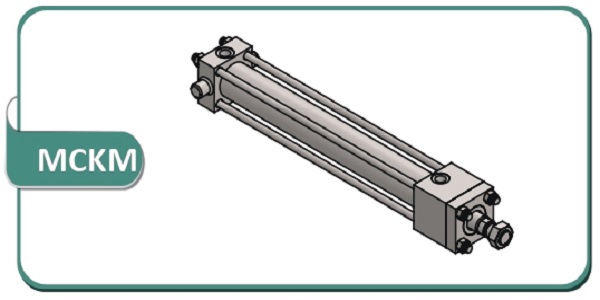

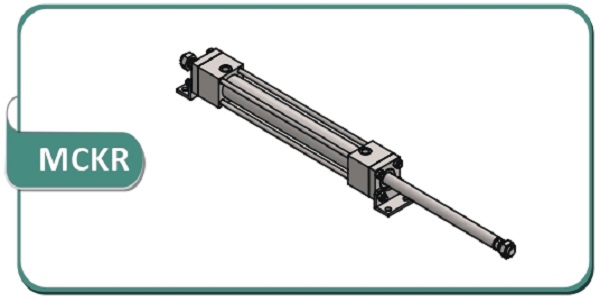

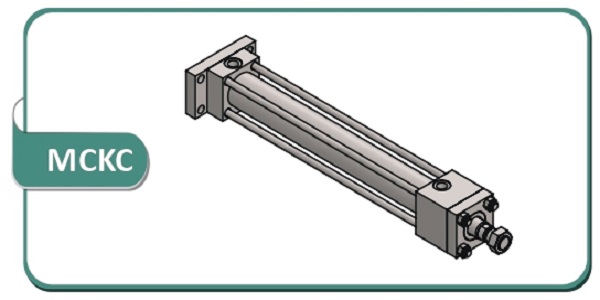

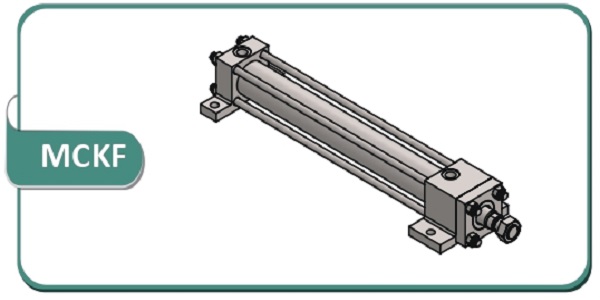

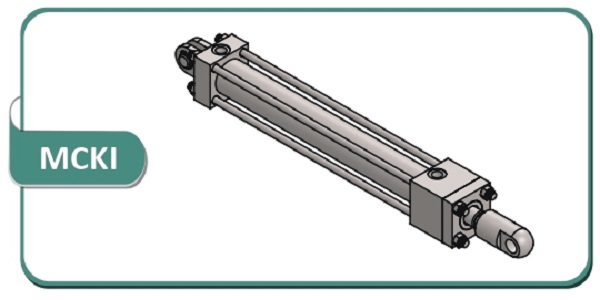

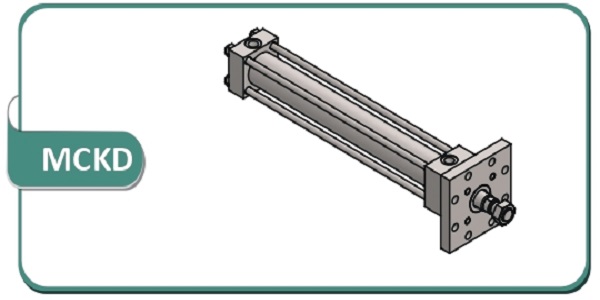

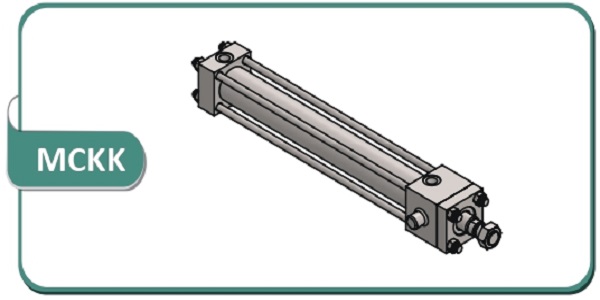

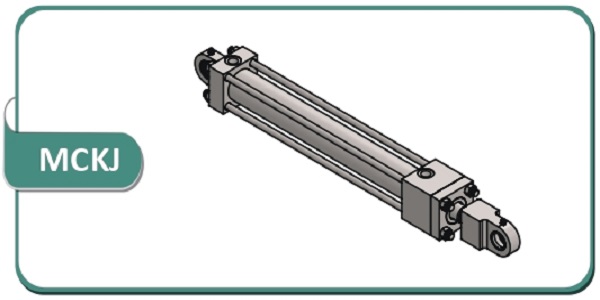

گزینه‌های قابل ارائه در این خانواده شامل اتصال لولایی معمولی در جلو یا عقب، اتصال لولایی با بلبرینگ/یاتاقان کروی، اتصال L شکل، ترنیون انتهایی، ترنیون میانی، فلنج مربعی جلو، فلنج مربعی عقب، نصب پایه‌دار و فلنج مستطیلی در ابتدا یا انتهای سیلندر است. همچنین برحسب کاربرد، سیلندر می‌تواند به صورت یک‌سر‌راد (Single Rod) یا دو‌سر‌راد (Double Rod) ساخته شود.

اهمیت انتخاب نوع نصب

انتخاب نوع اتصال جک صرفاً یک موضوع مربوط به ابعاد نصب نیست، بلکه مستقیماً بر نحوه انتقال نیرو و بارهای واردشده به شفت و بدنه سیلندر تأثیر دارد.

در اتصالات لولایی و Trunnion، سیلندر امکان دوران محدود حول محور نصب را پیدا می‌کند و می‌تواند تغییر زاویه مکانیزم در طول کورس را دنبال کند. این ویژگی در مکانیزم‌هایی که مسیر حرکت بار کاملاً خطی نیست اهمیت زیادی دارد.

در مقابل، نصب‌های فلنجی یا پایه‌ای برای کاربردهایی مناسب هستند که موقعیت بدنه سیلندر نسبت به سازه ماشین باید ثابت باقی بماند.

در همه حالت‌ها باید تا حد امکان نیروی خارجی هم‌راستا با محور شفت اعمال شود. بار جانبی، ناهم‌محوری و ممان خمشی می‌تواند موجب افزایش فشار جانبی روی شفت، بوش راهنما و آب‌بندها شده و سایش زودرس آنها را به دنبال داشته باشد.

جک یک‌سر‌راد و دو‌سر‌راد

در مدل Single Rod، شفت تنها از یک سمت پیستون خارج می‌شود. این آرایش متداول‌ترین ساختار سیلندرهای هیدرولیکی صنعتی است و به دلیل اختلاف سطح مؤثر دو سمت پیستون، در یک فشار مشخص نیروی رفت و برگشت یکسان نیست.

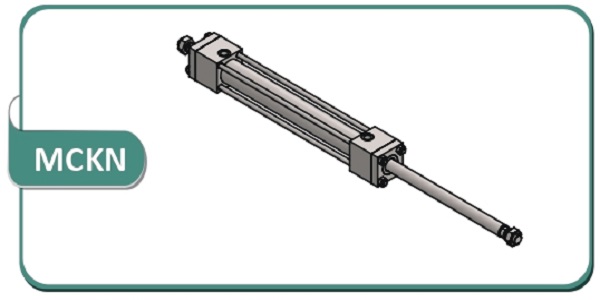

در مدل Double Rod، شفت از هر دو سمت پیستون امتداد پیدا می‌کند. در صورت یکسان بودن قطر دو شفت، سطح مؤثر دو سمت پیستون تقریباً برابر می‌شود؛ در نتیجه در شرایط مشابه فشار و دبی، امکان دستیابی به رفتار متقارن‌تر از نظر نیرو و سرعت رفت و برگشت فراهم می‌شود. Atos نیز در سری CK امکان انتخاب Single Rod و Double Rod را پیش‌بینی کرده است.

نکات مهندسی در انتخاب MCK

انتخاب صحیح جک MCK باید بر اساس نیروی موردنیاز، فشار واقعی مدار، قطر پیستون، قطر شفت، طول کورس، نوع بار کششی یا فشاری، سرعت حرکت، نحوه نصب و شرایط کاری ماشین انجام شود.

در کورس‌های بلند و به‌خصوص زمانی که شفت تحت نیروی فشاری قرار دارد، بررسی کمانش شفت (Buckling) اهمیت ویژه‌ای دارد. طول آزاد شفت و نوع مهار دو انتهای سیلندر روی ظرفیت آن در برابر کمانش تأثیر مستقیم دارند. کاتالوگ مهندسی Atos نیز بررسی Buckling Load را به‌عنوان یکی از مراحل انتخاب سایز شفت برای بارهای فشاری مطرح می‌کند.

در کاربردهای دارای سرعت یا جرم متحرک بالا نیز باید انرژی انتهای کورس کنترل شود. استفاده از سیستم ضربه‌گیری مناسب یعنی Cushion می‌تواند سرعت پیستون را پیش از رسیدن به انتهای کورس کاهش داده و از ایجاد ضربه مکانیکی و پیک فشار جلوگیری کند.

کاربردها

جک‌های چهار میله مهار MCK به دلیل تنوع بالای روش‌های نصب برای استفاده در ماشین‌آلات صنعتی، خطوط تولید، تجهیزات جابه‌جایی مواد، دستگاه‌های پرس، ماشین‌آلات مونتاژ، مکانیزم‌های باز و بسته‌شونده، تجهیزات قالب‌سازی و سیستم‌های هیدرولیکی عمومی مناسب هستند.

ساختار Tie-Rod، تنوع 20گانه در آرایش نصب و امکان انتخاب مدل‌های یک‌سر‌راد و دو‌سر‌راد، این خانواده را به یک راهکار انعطاف‌پذیر برای کاربردهایی تبدیل می‌کند که علاوه بر نیروی هیدرولیکی مناسب، نحوه اتصال و هماهنگی مکانیکی جک با ماشین نیز اهمیت بالایی دارد.
