طراحی گام‌به‌گام یک پرس هیدرولیک ۶۰۰ تنی

پرس‌های هیدرولیک یکی از مهم‌ترین تجهیزات صنعتی برای ایجاد نیروهای بسیار زیاد در فرآیندهایی مانند شکل‌دهی فلزات، خمکاری، پانچ، مونتاژ، فشرده‌سازی و تولید قطعات صنعتی هستند.

در بسیاری از صنایع، زمانی که نیاز به نیروی زیاد، حرکت نرم، کنترل سرعت و قابلیت توقف دقیق وجود دارد، سیستم‌های هیدرولیک نسبت به روش‌های مکانیکی مزایای زیادی دارند.

اما طراحی یک پرس هیدرولیک صنعتی فقط انتخاب یک جک بزرگ و اتصال آن به یک یونیت هیدرولیک نیست.

یک پرس حرفه‌ای شامل مجموعه‌ای از بخش‌های مختلف است:

• جک هیدرولیک
• پمپ هیدرولیک
• موتور الکتریکی
• شیرهای کنترل
• مخزن روغن
• سیستم فیلتراسیون
• مدار کنترل
• سازه مکانیکی

تمام این بخش‌ها باید بر اساس محاسبات مهندسی انتخاب شوند.

انتخاب اشتباه هر بخش می‌تواند باعث مشکلاتی مانند موارد زیر شود:

• کاهش راندمان سیستم
• افزایش مصرف انرژی
• افزایش دمای روغن
• کاهش عمر قطعات
• تغییر شکل سازه
• خرابی زودهنگام تجهیزات

به عنوان مثال، اگر قطر جک بیش از مقدار مورد نیاز انتخاب شود، حجم روغن مورد نیاز افزایش پیدا کرده و پمپ و موتور بزرگ‌تری لازم خواهد بود.

از طرف دیگر، اگر قطر جک کمتر از مقدار لازم باشد، فشار کاری افزایش پیدا کرده و استهلاک قطعات بیشتر می‌شود.

بنابراین طراحی پرس هیدرولیک باید به صورت مرحله‌به‌مرحله انجام شود.

در این مقاله ابتدا مراحل کلی طراحی یک پرس هیدرولیک را بررسی می‌کنیم و سپس یک مثال عملی از طراحی یک پرس چهارستونه ۶۰۰ تنی را از تعیین نیرو تا انتخاب تجهیزات اصلی انجام می‌دهیم.

هدف این مقاله ارائه یک روش طراحی قابل استفاده برای پروژه‌های مختلف است؛ به گونه‌ای که با تغییر ظرفیت پرس بتوان همین فرآیند را برای ظرفیت‌های دیگر نیز تکرار کرد.

مراحل کلی طراحی یک پرس هیدرولیک

طراحی یک پرس صنعتی معمولاً شامل مراحل زیر است:

۱- تعیین مشخصات کاری پرس

۲- محاسبه نیروی مورد نیاز

۳- انتخاب فشار کاری سیستم

۴- طراحی جک هیدرولیک

۵- طراحی مدار هیدرولیک

۶- انتخاب پمپ و موتور

۷- طراحی مخزن و تجهیزات جانبی

۸- طراحی سازه مکانیکی پرس

۹- تست و راه‌اندازی نهایی

تعیین مشخصات اولیه طراحی

قبل از شروع محاسبات باید مشخص شود پرس برای چه کاری طراحی می‌شود.

پارامترهای اولیه شامل موارد زیر هستند:

• ظرفیت پرس بر حسب تن
• نوع فرآیند کاری
• سرعت حرکت جک
• کورس جک
• تعداد سیکل کاری
• فشار کاری سیستم
• شرایط محیطی

برای مثال:

یک پرس مورد استفاده در فورجینگ نیازمند تحمل بارهای بسیار سنگین و ضربه‌ای است.

اما یک پرس مونتاژ بیشتر به کنترل دقیق نیرو و موقعیت نیاز دارد.

بنابراین اولین مرحله طراحی، شناخت دقیق کاربرد دستگاه است.

مثال عملی: طراحی یک پرس هیدرولیک ۶۰۰ تن

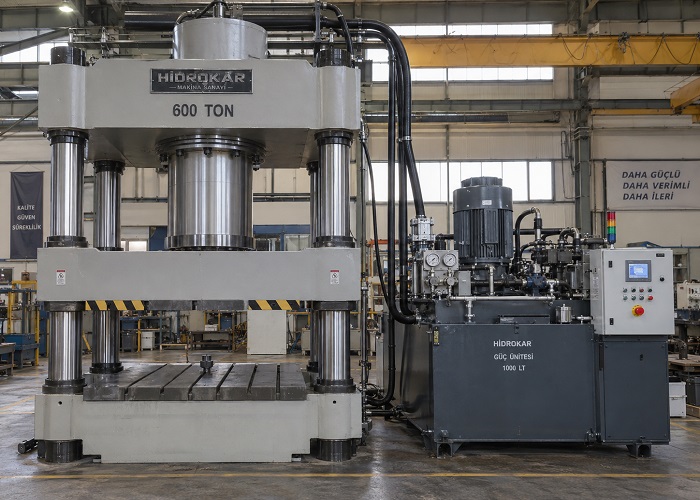

در ادامه یک پرس چهارستونه ۶۰۰ تنی را طراحی می‌کنیم.

مشخصات اولیه:

نوع پرس:
پرس هیدرولیک چهارستونه

کاربرد:
شکل‌دهی قطعات فلزی

ظرفیت:
۶۰۰ تن

کورس جک:
۱۵۰۰ میلی‌متر

فشار کاری:
۲۵۰ بار

سرعت حرکت سریع:
۱۰۰ میلی‌متر بر ثانیه

سرعت مرحله پرس:
۱۰ میلی‌متر بر ثانیه

محاسبه نیروی طراحی پرس

ابتدا باید ظرفیت پرس را از تن به نیوتن تبدیل کنیم.

هر تن نیرو برابر است با:

۱ تن = ۹۸۱۰ نیوتن

بنابراین:

نیروی واقعی پرس = ظرفیت پرس × ۹۸۱۰

محاسبه:

نیروی واقعی پرس = ۶۰۰ × ۹۸۱۰

نتیجه:

نیروی واقعی پرس = ۵,۸۸۶,۰۰۰ نیوتن

یا:

نیروی واقعی پرس = ۵.۸۸۶ مگا نیوتن

در طراحی صنعتی معمولاً از ظرفیت اسمی به صورت مستقیم استفاده نمی‌شود.

دلایل استفاده از ضریب اطمینان:

• ضربه‌های لحظه‌ای
• تغییر شرایط بارگذاری
• خطاهای محاسباتی
• افزایش عمر کاری دستگاه

ضریب اطمینان پیشنهادی:

۱.۳

فرمول:

نیروی طراحی = نیروی واقعی × ضریب اطمینان

جایگذاری:

نیروی طراحی = ۵.۸۸۶ × ۱.۳

نتیجه:

نیروی طراحی = ۷.۶۵ مگا نیوتن

بنابراین تمام اجزای اصلی پرس باید توان تحمل حداقل:

حدود ۷۶۵ تن نیرو

را داشته باشند.

انتخاب فشار کاری سیستم هیدرولیک

بعد از مشخص شدن نیروی مورد نیاز پرس، مرحله بعد انتخاب فشار کاری سیستم هیدرولیک است.

فشار کاری یکی از مهم‌ترین پارامترهای طراحی است، زیرا مستقیماً روی ابعاد جک، پمپ، شیرها و هزینه ساخت دستگاه تأثیر می‌گذارد.

در سیستم‌های صنعتی معمولاً فشارهای زیر استفاده می‌شود:

فشار پایین:

حدود ۱۰۰ تا ۱۶۰ بار

کاربرد:
پرس‌های سبک و تجهیزات عمومی

فشار متوسط:

حدود ۲۰۰ تا ۲۵۰ بار

کاربرد:
ماشین‌آلات صنعتی و پرس‌های کارخانه‌ای

فشار بالا:

حدود ۳۱۵ بار

کاربرد:
سیستم‌های سنگین و تجهیزات خاص

برای پرس ۶۰۰ تن مورد نظر، فشار کاری:

۲۵۰ بار

انتخاب می‌شود.

تبدیل واحد:

۱ بار = ۱۰۰,۰۰۰ پاسکال

بنابراین:

۲۵۰ بار = ۲۵,۰۰۰,۰۰۰ پاسکال

یا:

P = 25 MPa

محاسبه قطر پیستون جک هیدرولیک

مهم‌ترین بخش طراحی پرس، تعیین قطر جک هیدرولیک است.

جک باید بتواند نیروی طراحی شده را در فشار کاری مشخص تولید کند.

رابطه اصلی:

نیرو = فشار × سطح پیستون

F = P × A

که در آن:

F = نیروی جک

P = فشار روغن

A = سطح مؤثر پیستون

برای محاسبه سطح مورد نیاز پیستون:

سطح پیستون = نیرو ÷ فشار

A = F ÷ P

مقادیر طراحی:

نیروی طراحی:

F = 7,650,000 N

فشار کاری:

P = 25,000,000 Pa

بنابراین:

سطح پیستون = 7,650,000 ÷ 25,000,000

نتیجه:

A = 0.306 m²

اکنون باید قطر پیستون را از روی سطح محاسبه کنیم.

رابطه سطح دایره:

سطح پیستون = (۳.۱۴ × قطر²) ÷ ۴

بنابراین:

قطر پیستون = √(۴ × سطح پیستون ÷ ۳.۱۴)

جایگذاری:

قطر پیستون = √(۴ × ۰.۳۰۶ ÷ ۳.۱۴)

نتیجه:

قطر تئوری پیستون = ۶۲۴ میلی‌متر

اما در طراحی واقعی معمولاً قطر استاندارد بزرگ‌تر انتخاب می‌شود.

بنابراین:

قطر انتخابی پیستون:

۶۳۰ میلی‌متر

بررسی نیروی واقعی تولید شده توسط جک انتخابی

بعد از انتخاب قطر استاندارد، باید بررسی کنیم آیا جک توانایی تولید نیروی مورد نیاز را دارد یا خیر.

قطر پیستون:

D = 630 mm

تبدیل:

D = 0.63 m

سطح واقعی پیستون:

A = (۳.۱۴ × ۰.۶۳²) ÷ ۴

نتیجه:

A = 0.311 m²

اکنون نیروی تولیدی جک:

نیرو = فشار × سطح پیستون

جایگذاری:

نیرو = 25,000,000 × 0.311

نتیجه:

نیروی تولیدی جک = 7,775,000 N

تبدیل به تن:

نیروی تولیدی = 7,775,000 ÷ 9810

نتیجه:

ظرفیت واقعی جک ≈ ۷۹۲ تن

بنابراین جک انتخاب شده توانایی تولید نیروی مورد نیاز ۶۰۰ تن را با ضریب اطمینان مناسب دارد.

طراحی شفت جک هیدرولیک

بعد از تعیین قطر پیستون، باید قطر شفت جک مشخص شود.

شفت جک در هنگام کار تحت نیروی فشاری بسیار زیادی قرار دارد و خطر اصلی آن:

کمانش

است.

اگر قطر شفت کمتر از مقدار لازم انتخاب شود، ممکن است در طول کورس جک دچار خمیدگی شود.

در طراحی اولیه جک‌های صنعتی معمولاً نسبت قطر شفت به قطر پیستون بین ۰.۶ تا ۰.۸ در نظر گرفته می‌شود.

برای این پروژه:

نسبت انتخابی:

۰.۷

فرمول:

قطر شفت = قطر پیستون × ۰.۷

جایگذاری:

قطر شفت = ۶۳۰ × ۰.۷

نتیجه:

قطر تئوری شفت = ۴۴۱ میلی‌متر

بنابراین قطر استاندارد انتخابی:

قطر شفت = ۴۵۰ میلی‌متر

انتخاب جنس شفت جک

شفت جک یکی از بحرانی‌ترین قطعات پرس است.

خصوصیات مورد نیاز:

• استحکام کششی بالا
• مقاومت در برابر خستگی
• مقاومت سایشی مناسب
• قابلیت ماشینکاری
• قابلیت آبکاری سطحی

مواد پیشنهادی:

فولاد CK45

مزایا:

• اقتصادی
• در دسترس
• مناسب برای بسیاری از جک‌های صنعتی

فولاد 42CrMo4

مزایا:

• استحکام بالاتر
• مقاومت بهتر در برابر بارهای سنگین
• مناسب برای پرس‌های بزرگ

برای پرس ۶۰۰ تن:

انتخاب پیشنهادی:

42CrMo4

عملیات سطحی پیشنهادی:

• سنگ‌زنی دقیق سطح
• کروم سخت

دلایل استفاده از کروم سخت:

• کاهش اصطکاک آب‌بندها
• افزایش مقاومت سایشی
• جلوگیری از خوردگی سطح شفت

بررسی کمانش شفت جک

از آنجا که شفت جک تحت فشار قرار دارد، باید احتمال کمانش بررسی شود.

رابطه کلی کمانش اویلر:

نیروی بحرانی کمانش = (π² × E × I) ÷ L²

در این رابطه:

E = مدول الاستیسیته فولاد

I = ممان دوم سطح

L = طول آزاد شفت

هرچه:

• طول شفت بیشتر شود

یا:

• قطر شفت کمتر شود

خطر کمانش افزایش پیدا می‌کند.

برای پرس با کورس:

۱۵۰۰ میلی‌متر

و قطر شفت:

۴۵۰ میلی‌متر

نسبت طول به قطر بسیار مناسب بوده و شفت از نظر کمانش دارای ضریب اطمینان بالایی خواهد بود.

طراحی پوسته سیلندر جک هیدرولیک

بعد از تعیین قطر پیستون و شفت، مرحله بعد طراحی بدنه یا پوسته سیلندر جک است.

سیلندر جک باید بتواند فشار داخلی روغن را بدون تغییر شکل تحمل کند.

در جک‌های صنعتی، مهم‌ترین تنش وارد شده به پوسته، تنش محیطی یا Hoop Stress است.

این تنش به دلیل فشار داخلی روغن ایجاد می‌شود.

رابطه ساده طراحی پوسته:

ضخامت پوسته = (فشار × قطر داخلی سیلندر) ÷ (۲ × تنش مجاز)

در این رابطه:

P = فشار داخلی روغن

D = قطر داخلی سیلندر

σ = تنش مجاز جنس سیلندر

برای طراحی این پرس:

قطر داخلی سیلندر:

D = 630 mm

فشار کاری:

P = 25 MPa

جنس پیشنهادی سیلندر:

فولاد 42CrMo4

تنش تسلیم تقریبی فولاد:

حدود 900 MPa

اما در طراحی صنعتی معمولاً فقط بخشی از این مقدار قابل استفاده است.

اگر ضریب ایمنی ۳ در نظر گرفته شود:

تنش مجاز:

σ = 900 ÷ 3

نتیجه:

σ = 300 MPa

اکنون:

ضخامت تئوری پوسته:

t = (25 × 630) ÷ (2 × 300)

نتیجه:

t = 26 mm

اما در جک‌های فشار بالا فقط ضخامت تئوری ملاک نیست.

عوامل زیر باعث افزایش ضخامت می‌شوند:

• خوردگی
• شیارهای ماشینکاری
• تمرکز تنش
• ضربه‌های کاری
• خستگی فلز

بنابراین ضخامت عملی انتخاب می‌شود:

ضخامت پوسته سیلندر:

50 تا 60 میلی‌متر

برای این پروژه:

ضخامت انتخابی:

60 میلی‌متر

بنابراین قطر خارجی سیلندر:

قطر خارجی = قطر داخلی + ۲ × ضخامت

جایگذاری:

قطر خارجی = 630 + (2 × 60)

نتیجه:

قطر خارجی سیلندر = 750 میلی‌متر

انتخاب نوع سیلندر جک

برای پرس‌های سنگین معمولاً از دو نوع ساختار استفاده می‌شود:

سیلندر یکپارچه

در این نوع، پوسته سیلندر از یک لوله ضخیم ساخته می‌شود.

مزایا:

• استحکام بالا
• آب‌بندی بهتر
• مناسب فشارهای زیاد

معایب:

• هزینه ماشینکاری بالا
• وزن زیاد

سیلندر ساخته شده از لوله هونینگ شده

در این روش از لوله‌های مخصوص جک استفاده می‌شود.

ویژگی‌ها:

• سطح داخلی بسیار صاف
• کاهش اصطکاک آب‌بند
• افزایش عمر پکینگ

برای پرس ۶۰۰ تن:

انتخاب مناسب:

لوله هونینگ شده فشار بالا یا سیلندر ماشینکاری شده از فولاد فورج

طراحی طول کورس و ابعاد جک

کورس جک تعیین می‌کند پیستون چه مقدار حرکت کند.

در مثال ما:

کورس:

1500 میلی‌متر

اما طول واقعی جک فقط برابر کورس نیست.

باید موارد زیر نیز اضافه شوند:

• طول هد جک
• فضای نصب آب‌بندها
• طول راهنمای پیستون
• فاصله‌های ایمنی

بنابراین طول کل مجموعه جک تقریباً:

کورس + طول‌های جانبی

در نظر گرفته می‌شود.

برای کورس ۱۵۰۰ میلی‌متر:

طول کلی جک ممکن است حدود:

۲۲۰۰ تا ۲۵۰۰ میلی‌متر

باشد.

طراحی سیستم آب‌بندی جک

آب‌بندی یکی از مهم‌ترین بخش‌های جک پرس است.

یک جک صنعتی معمولاً شامل موارد زیر است:

• پکینگ اصلی پیستون
• رینگ راهنما
• آب‌بند شفت
• گردگیر
• اورینگ‌ها

وظایف آب‌بندها:

• جلوگیری از نشتی داخلی
• جلوگیری از نشتی خارجی
• حفظ فشار کاری
• جلوگیری از ورود آلودگی

برای فشار ۲۵۰ بار، معمولاً از ترکیب:

• پلی‌یورتان
• PTFE تقویت شده
• رینگ‌های برنزدار

استفاده می‌شود.

انتخاب آب‌بند باید بر اساس موارد زیر انجام شود:

• فشار کاری
• سرعت حرکت
• دمای روغن
• نوع روغن هیدرولیک

محاسبه حجم روغن مورد نیاز جک

برای انتخاب پمپ و مخزن باید حجم روغن مورد نیاز جک مشخص شود.

حجم روغن سمت پیستون:

حجم روغن = سطح پیستون × کورس

مقادیر:

سطح پیستون:

A = 0.311 m²

کورس:

L = 1.5 m

بنابراین:

حجم روغن = 0.311 × 1.5

نتیجه:

حجم روغن مورد نیاز = 0.466 متر مکعب

تبدیل به لیتر:

هر متر مکعب = 1000 لیتر

بنابراین:

حجم روغن مورد نیاز = 466 لیتر

این مقدار فقط حجم داخل جک است.

در طراحی واقعی باید حجم موارد زیر نیز اضافه شود:

• لوله‌ها
• بلوک شیرها
• یونیت هیدرولیک
• مسیرهای برگشت

بنابراین حجم کل روغن سیستم بیشتر خواهد بود.

انتخاب حجم مخزن هیدرولیک

یکی از قواعد رایج طراحی مخزن:

حجم مخزن = ۲ تا ۳ برابر دبی پمپ در دقیقه

اما در پرس‌های بزرگ، حجم روغن جک نیز باید در نظر گرفته شود.

برای این پروژه:

حجم روغن جک:

حدود 466 لیتر

بنابراین حجم مناسب مخزن:

800 تا 1200 لیتر

انتخاب پیشنهادی:

مخزن 1000 لیتری

دلایل:

• خنک شدن بهتر روغن
• ته‌نشینی آلودگی‌ها
• کاهش کف کردن روغن
• افزایش عمر پمپ

طراحی مدار هیدرولیک پرس

مدار هیدرولیک پرس باید بتواند دو حالت کاری متفاوت ایجاد کند:

حرکت سریع

در این مرحله جک بدون بار یا با بار کم حرکت می‌کند.

هدف:

• کاهش زمان سیکل
• افزایش بهره‌وری

مرحله پرس

در این مرحله نیاز به:

• نیروی زیاد
• سرعت کم

وجود دارد.

به همین دلیل در پرس‌های صنعتی معمولاً از مدار High-Low استفاده می‌شود.

مدار High-Low هیدرولیک

در این مدار از دو پمپ استفاده می‌شود:

پمپ اول:

دبی زیاد، فشار پایین

پمپ دوم:

دبی کم، فشار بالا

در حرکت سریع:

هر دو پمپ دبی تولید می‌کنند.

در مرحله پرس:

وقتی فشار بالا می‌رود، پمپ دبی زیاد از مدار خارج شده و فقط پمپ فشار بالا کار می‌کند.

مزایای این سیستم:

• افزایش سرعت نزدیک شدن جک
• کاهش توان موتور
• کاهش مصرف انرژی

محاسبه دبی پمپ هیدرولیک پرس

بعد از طراحی جک، مرحله بعد تعیین دبی مورد نیاز سیستم هیدرولیک است.

دبی پمپ مشخص می‌کند جک با چه سرعتی حرکت کند.

رابطه اصلی:

دبی = سطح پیستون × سرعت حرکت

Q = A × V

که در آن:

Q = دبی روغن

A = سطح پیستون

V = سرعت حرکت جک

برای پرس طراحی شده:

سطح پیستون:

A = 0.311 m²

سرعت حرکت سریع:

V = 100 mm/s

تبدیل واحد:

100 mm/s = 0.1 m/s

بنابراین:

دبی مورد نیاز:

Q = 0.311 × 0.1

نتیجه:

Q = 0.0311 m³/s

برای تبدیل به لیتر بر دقیقه:

هر متر مکعب:

1000 لیتر

هر دقیقه:

60 ثانیه

بنابراین:

دبی = 0.0311 × 1000 × 60

نتیجه:

دبی مورد نیاز = 1866 لیتر بر دقیقه

این مقدار دبی بسیار زیاد است و نشان می‌دهد که حرکت سریع یک پرس ۶۰۰ تن با یک پمپ کوچک امکان‌پذیر نیست.

به همین دلیل در پرس‌های بزرگ معمولاً از یکی از روش‌های زیر استفاده می‌شود:

• سیستم High-Low Pump
• استفاده از آکومولاتور هیدرولیک
• استفاده از پمپ‌های چندگانه

در مرحله پرس که سرعت پایین‌تر است، دبی مورد نیاز کاهش پیدا می‌کند.

سرعت مرحله پرس:

10 mm/s

تبدیل:

10 mm/s = 0.01 m/s

بنابراین:

Q = 0.311 × 0.01

نتیجه:

Q = 0.00311 m³/s

تبدیل:

دبی = 0.00311 × 1000 × 60

نتیجه:

دبی مرحله پرس:

186 لیتر بر دقیقه

بنابراین سیستم باید بتواند:

• در حالت حرکت سریع حدود 1800 لیتر بر دقیقه
• در حالت پرس حدود 190 لیتر بر دقیقه

دبی ایجاد کند.

انتخاب پمپ هیدرولیک

انتخاب پمپ باید بر اساس سه پارامتر اصلی انجام شود:

• فشار کاری
• دبی مورد نیاز
• راندمان

انواع پمپ‌های قابل استفاده:

پمپ دنده‌ای

مزایا:

• قیمت پایین
• ساختار ساده
• تعمیر آسان

معایب:

• راندمان پایین‌تر
• صدای بیشتر
• مناسب نبودن برای فشار و دبی بسیار بالا

برای پرس ۶۰۰ تن انتخاب مناسبی نیست.

پمپ پره‌ای

مزایا:

• صدای کمتر
• جریان یکنواخت

معایب:

• محدودیت فشار
• حساسیت به آلودگی روغن

در این کاربرد معمولاً انتخاب اول نیست.

پمپ پیستونی محوری

برای پرس‌های سنگین بهترین گزینه معمولاً پمپ پیستونی محوری است.

مزایا:

• تحمل فشار بالا
• راندمان بالا
• قابلیت کنترل دبی
• عمر کاری زیاد

برندهای متداول:

• Bosch Rexroth
• Parker
• Eaton
• Kawasaki
• Yuken

طراحی سیستم پمپ High-Low

برای این پرس، یک طراحی عملی می‌تواند شامل دو پمپ باشد.

پمپ دبی بالا

وظیفه:

حرکت سریع جک

مشخصات:

فشار کاری:

حدود 50 تا 80 بار

دبی:

حدود 1700 لیتر بر دقیقه

پمپ فشار بالا

وظیفه:

تأمین نیروی مرحله پرس

مشخصات:

فشار:

250 تا 300 بار

دبی:

حدود 200 لیتر بر دقیقه

در مرحله نزدیک شدن:

هر دو پمپ فعال هستند.

دبی کل:

Q = Q1 + Q2

یعنی:

دبی سریع:

حدود 1900 لیتر بر دقیقه

در مرحله پرس:

پمپ دبی بالا توسط شیر Unloading از مدار خارج می‌شود.

فقط پمپ فشار بالا فعال می‌ماند.

مزیت:

• کاهش توان موتور
• کاهش حرارت روغن
• افزایش راندمان

محاسبه توان موتور الکتریکی

توان مورد نیاز موتور از رابطه زیر محاسبه می‌شود:

توان موتور = (فشار × دبی) ÷ (600 × راندمان)

که در آن:

توان بر حسب کیلووات است.

فشار بر حسب بار

دبی بر حسب لیتر بر دقیقه

برای مرحله پرس:

فشار:

250 بار

دبی:

186 لیتر بر دقیقه

راندمان کلی:

85 درصد

جایگذاری:

توان = (250 × 186) ÷ (600 × 0.85)

نتیجه:

توان = 91 کیلووات

بنابراین موتور استاندارد:

110 کیلووات

انتخاب می‌شود.

برای پمپ حرکت سریع نیز باید توان جداگانه بررسی شود.

در بسیاری از پرس‌های بزرگ، به جای استفاده از یک موتور بسیار بزرگ، از ترکیب زیر استفاده می‌شود:

• موتور اصلی
• پمپ دبی بالا
• پمپ فشار بالا
• کنترل مرحله‌ای

انتخاب شیرهای هیدرولیک پرس

مدار پرس ۶۰۰ تن به شیرهای زیر نیاز دارد:

شیر کنترل جهت اصلی

وظیفه:

تغییر مسیر حرکت جک

مشخصات:

• سایز بزرگ
• تحمل فشار حداقل 315 بار
• دبی بالا

برای این پرس معمولاً از سایزهای:

NG32

NG40

یا NG50

استفاده می‌شود.

شیر اطمینان فشار

وظیفه:

محافظت سیستم در برابر افزایش فشار

تنظیم:

حدود 280 تا 300 بار

شیر یکطرفه

وظیفه:

جلوگیری از برگشت روغن

کاربرد:

• مدار پمپ
• مدار نگهدارنده بار

شیر کنترل سرعت

وظیفه:

تنظیم سرعت حرکت جک

در پرس‌های دقیق بهتر است از:

Flow Control Compensated

استفاده شود.

طراحی مدار نگهدارنده بار

در پرس‌های سنگین، هنگام توقف جک نباید پیستون به دلیل نشتی داخلی شیرها پایین بیاید.

برای این منظور از:

Pilot Operated Check Valve

استفاده می‌شود.

مزایا:

• قفل کردن موقعیت جک
• افزایش ایمنی
• جلوگیری از سقوط ناگهانی بار

طراحی مخزن هیدرولیک پرس

مخزن روغن یکی از بخش‌های مهم یونیت هیدرولیک است که وظیفه آن فقط نگهداری روغن نیست.

یک مخزن استاندارد باید چند وظیفه اصلی را انجام دهد:

• ذخیره روغن مورد نیاز سیستم
• خنک کردن روغن
• جدا کردن حباب‌های هوا
• ته‌نشینی ذرات آلاینده
• جلوگیری از ورود آلودگی خارجی

در یک سیستم هیدرولیک صنعتی، طراحی نامناسب مخزن می‌تواند باعث مشکلاتی مانند:

• افزایش دمای روغن
• ایجاد کف
• کاهش عمر پمپ
• افت راندمان شیرها

شود.

محاسبه حجم مخزن روغن

برای سیستم‌های هیدرولیک معمولاً یک قانون تجربی استفاده می‌شود:

حجم مخزن = ۳ تا ۵ برابر دبی پمپ اصلی در دقیقه

اما در پرس‌های بزرگ، حجم روغن داخل جک نیز باید در نظر گرفته شود.

در طراحی ما:

حجم روغن جک:

حدود 466 لیتر

با توجه به حجم لوله‌ها و مدار:

حجم کل روغن سیستم حدود:

600 تا 700 لیتر

انتخاب مناسب:

حجم مخزن = 1000 لیتر

طراحی ابعاد مخزن

برای یک مخزن 1000 لیتری می‌توان ابعاد تقریبی زیر را انتخاب کرد:

طول:

1500 میلی‌متر

عرض:

800 میلی‌متر

ارتفاع:

850 میلی‌متر

حجم:

تقریباً 1000 لیتر

جنس و ضخامت ورق مخزن

در یونیت‌های صنعتی معمولاً از فولاد ساختمانی استفاده می‌شود.

جنس پیشنهادی:

ST37

ضخامت ورق:

8 تا 12 میلی‌متر

برای این پروژه:

ضخامت:

10 میلی‌متر

انتخاب مناسبی است.

نکات مهم طراحی داخلی مخزن

یک مخزن حرفه‌ای باید دارای اجزای زیر باشد:

جداکننده داخلی (Baffle)

وظیفه:

• کاهش تلاطم روغن
• افزایش زمان گردش روغن
• کمک به خروج هوا

فاصله لوله مکش از کف مخزن

لوله مکش نباید کاملاً روی کف قرار بگیرد.

فاصله پیشنهادی:

حدود 50 تا 100 میلی‌متر

دلیل:

جلوگیری از مکش رسوبات کف مخزن

فاصله لوله برگشت

روغن برگشتی نباید مستقیماً به سمت ورودی پمپ هدایت شود.

زیرا باعث:

• ایجاد حباب
• افزایش تلاطم
• کاهش عمر پمپ

می‌شود.

سیستم فیلتراسیون روغن

آلودگی روغن یکی از اصلی‌ترین دلایل خرابی سیستم‌های هیدرولیک است.

در پرس‌های صنعتی باید حداقل سه مرحله فیلتراسیون در نظر گرفته شود:

فیلتر مکش

محل نصب:

قبل از ورودی پمپ

وظیفه:

جلوگیری از ورود ذرات بزرگ به پمپ

فیلتر فشار

محل نصب:

بعد از پمپ

وظیفه:

محافظت از شیرهای دقیق

دقت معمول:

3 تا 10 میکرون

فیلتر برگشت

محل نصب:

مسیر برگشت روغن به مخزن

وظیفه:

پاکسازی روغن قبل از ورود دوباره به مدار

طراحی سیستم خنک‌کاری روغن

در پرس‌های بزرگ، بخش قابل توجهی از انرژی موتور به حرارت تبدیل می‌شود.

افزایش دمای روغن باعث:

• کاهش ویسکوزیته
• افزایش نشتی داخلی
• خرابی آب‌بندها
• کاهش عمر پمپ

می‌شود.

دمای مناسب روغن هیدرولیک:

حدود 40 تا 60 درجه سانتی‌گراد

اگر دما بیشتر شود، باید از سیستم خنک‌کن استفاده شود.

انواع خنک‌کن:

• هواخنک
• آب‌خنک

برای پرس صنعتی 600 تن:

خنک‌کن روغن معمولاً ضروری است.

طراحی سازه مکانیکی پرس

بعد از طراحی سیستم هیدرولیک، باید سازه‌ای طراحی شود که بتواند نیروی تولید شده توسط جک را تحمل کند.

سازه پرس شامل:

• صفحه بالایی
• صفحه پایینی
• ستون‌ها
• مهره‌های مهار
• سیستم هدایت‌کننده صفحه متحرک

است.

در پرس چهارستونه، نیرو بین ستون‌ها تقسیم می‌شود.

محاسبه نیروی وارد بر ستون‌ها

نیروی طراحی پرس:

F = 7.65 MN

تعداد ستون‌ها:

4 عدد

نیروی هر ستون:

نیروی هر ستون = نیروی کل ÷ تعداد ستون‌ها

جایگذاری:

نیروی هر ستون = 7.65 ÷ 4

نتیجه:

نیروی هر ستون = 1.91 MN

اما برای طراحی سازه باید ضریب اطمینان سازه‌ای نیز در نظر گرفته شود.

ضریب اطمینان سازه:

2

نیروی طراحی هر ستون:

1.91 × 2

نتیجه:

نیروی طراحی هر ستون = 3.82 MN

انتخاب جنس ستون‌های پرس

ستون‌ها باید دارای:

• استحکام کششی بالا
• مقاومت خستگی مناسب
• قابلیت ماشینکاری
• مقاومت در برابر سایش رزوه‌ها

باشند.

مواد پیشنهادی:

CK45

مزایا:

• اقتصادی
• قابل ماشینکاری
• مناسب برای پرس‌های متوسط

42CrMo4

مزایا:

• استحکام بالاتر
• مقاومت بهتر در برابر خستگی
• مناسب پرس‌های سنگین

برای پرس 600 تن:

انتخاب پیشنهادی:

42CrMo4

محاسبه قطر اولیه ستون‌ها

برای محاسبه اولیه از رابطه تنش کششی استفاده می‌کنیم.

تنش = نیرو ÷ سطح

یا:

سطح = نیرو ÷ تنش مجاز

برای فولاد:

تنش مجاز اولیه:

150 MPa

بنابراین:

سطح ستون = 3,820,000 ÷ 150,000,000

نتیجه:

سطح ستون = 0.0254 m²

اکنون قطر معادل ستون:

قطر = √(4 × سطح ÷ 3.14)

جایگذاری:

قطر = √(4 × 0.0254 ÷ 3.14)

نتیجه:

قطر تئوری ستون = حدود 180 میلی‌متر

اما این مقدار فقط برای بار مستقیم است.

در طراحی واقعی باید موارد زیر نیز بررسی شوند:

• کمانش
• خمش
• تمرکز تنش رزوه‌ها
• ضربه‌های کاری
• خستگی

بنابراین قطر عملی بزرگ‌تر انتخاب می‌شود.

انتخاب پیشنهادی برای پرس 600 تن:

قطر ستون:

220 تا 250 میلی‌متر

طراحی صفحات بالا و پایین پرس هیدرولیک

صفحات بالا و پایین پرس از مهم‌ترین اجزای سازه هستند، زیرا تمام نیروی تولید شده توسط جک از طریق این صفحات به قطعه کار منتقل می‌شود.

این صفحات باید در برابر موارد زیر مقاومت داشته باشند:

• نیروی فشاری بسیار زیاد
• خمش ناشی از توزیع نامناسب بار
• تنش‌های موضعی در محل اتصال ستون‌ها
• خستگی ناشی از سیکل‌های کاری مداوم

در یک پرس چهارستونه، صفحه بالایی معمولاً محل نصب جک هیدرولیک است و صفحه پایینی نقش تکیه‌گاه قطعه کار را دارد.

انتخاب جنس صفحات پرس

برای صفحات اصلی پرس معمولاً از فولادهای ساختمانی با استحکام مناسب استفاده می‌شود.

مواد رایج:

فولاد ST52

ویژگی‌ها:

• استحکام بالاتر نسبت به ST37
• قابلیت جوشکاری مناسب
• قیمت اقتصادی

فولاد C45

ویژگی‌ها:

• مقاومت مکانیکی بالاتر
• مناسب قطعات تحت بار زیاد

فولاد 42CrMo4

برای پرس‌های بسیار سنگین و خاص استفاده می‌شود.

برای پرس ۶۰۰ تن:

انتخاب مناسب:

ST52 یا C45

محاسبه ضخامت اولیه صفحه پرس

صفحه پرس را می‌توان به صورت یک صفحه تحت خمش بررسی کرد.

در طراحی دقیق معمولاً از تحلیل اجزای محدود (FEA) استفاده می‌شود، اما برای طراحی اولیه می‌توان از روابط مقاومت مصالح استفاده کرد.

پارامترهای مؤثر:

• نیروی اعمالی
• فاصله ستون‌ها
• ابعاد صفحه
• محل اعمال نیرو
• جنس فولاد

فرضیات طراحی:

ابعاد صفحه:

1500 × 1500 میلی‌متر

فاصله ستون‌ها:

1200 میلی‌متر

نیروی اعمالی:

7.65 MN

در پرس‌های صنعتی، ضخامت صفحات معمولاً از رابطه ساده تئوری به دست نمی‌آید، زیرا تمرکز تنش در محل اتصال ستون‌ها بسیار مهم است.

برای پرس ۶۰۰ تن معمولاً ضخامت اولیه:

صفحه بالا:

120 تا 180 میلی‌متر

صفحه پایین:

150 تا 200 میلی‌متر

در نظر گرفته می‌شود.

انتخاب پیشنهادی:

ضخامت صفحه بالا:

150 میلی‌متر

ضخامت صفحه پایین:

180 میلی‌متر

طراحی صفحه متحرک پرس

صفحه متحرک باید علاوه بر تحمل نیرو، حرکت کاملاً هدایت‌شده‌ای داشته باشد.

وظایف صفحه متحرک:

• انتقال نیروی جک به قطعه
• حفظ راستای حرکت
• جلوگیری از اعمال بار جانبی به شفت جک

اجزای مورد نیاز:

• بوش‌های راهنما
• سیستم روانکاری
• صفحات لغزنده

سیستم هدایت صفحه متحرک

یکی از اشتباهات رایج در طراحی پرس، بی‌توجهی به سیستم هدایت صفحه است.

اگر صفحه متحرک به خوبی هدایت نشود، نیروهای جانبی به شفت جک منتقل می‌شوند.

نتیجه:

• سایش آب‌بندها
• خط افتادن روی شفت
• نشتی جک
• کاهش عمر جک

برای پرس ۶۰۰ تن پیشنهاد می‌شود:

• چهار بوش راهنما روی ستون‌ها
• بوش‌های برنزی یا کامپوزیتی
• سیستم گریس‌کاری

طراحی رزوه و مهره‌های ستون

در پرس‌های چهارستونه، ستون‌ها معمولاً با مهره‌های بزرگ به صفحات بالا و پایین متصل می‌شوند.

این اتصال باید بتواند پیش‌بار لازم را ایجاد کند.

وظایف پیش‌بار:

• جلوگیری از باز شدن اتصال
• کاهش ضربه‌های ناگهانی
• افزایش سختی سازه

جنس مهره‌ها:

• 42CrMo4
• C45 عملیات حرارتی شده

بررسی کمانش ستون‌های پرس

علاوه بر تنش فشاری، ستون‌ها باید از نظر کمانش نیز بررسی شوند.

رابطه کلی کمانش:

نیروی بحرانی کمانش = (π² × E × I) ÷ L²

در این رابطه:

E = مدول الاستیسیته فولاد

I = ممان دوم سطح ستون

L = طول آزاد ستون

عوامل کاهش‌دهنده مقاومت کمانشی:

• افزایش طول ستون
• کاهش قطر
• اتصال ضعیف
• بارگذاری خارج از مرکز

برای ستون‌های انتخاب شده:

قطر:

220 تا 250 میلی‌متر

و طول حدود:

2000 میلی‌متر

ضریب ایمنی کمانش مناسب خواهد بود.

طراحی مدار کنترل پرس

یک پرس صنعتی فقط نیاز به تولید نیرو ندارد؛ بلکه باید بتواند حرکت را نیز کنترل کند.

پارامترهای قابل کنترل:

• سرعت نزدیک شدن
• سرعت پرس
• فشار اعمالی
• موقعیت توقف
• زمان نگهداری فشار

کنترل فشار در مرحله پرس

در هنگام شکل‌دهی قطعه، فشار باید دقیق کنترل شود.

برای این کار از تجهیزات زیر استفاده می‌شود:

• شیر کنترل فشار
• شیر پروپورشنال
• سنسور فشار
• کنترلر PLC

در پرس‌های ساده:

شیر فشارشکن معمولی

در پرس‌های دقیق:

شیر پروپورشنال یا سروو ولو

استفاده می‌شود.

سنسورهای مورد نیاز پرس

یک پرس صنعتی مدرن معمولاً دارای سنسورهای زیر است:

سنسور فشار

وظیفه:

اندازه‌گیری فشار واقعی مدار

کاربرد:

• کنترل نیروی پرس
• تشخیص اضافه بار

سنسور موقعیت

مانند:

Linear Transducer

وظیفه:

اندازه‌گیری موقعیت دقیق جک

کاربرد:

• توقف دقیق
• کنترل عمق پرس

سنسور دمای روغن

وظیفه:

کنترل دمای سیستم

در صورت افزایش دما:

• روشن شدن فن خنک‌کن
• هشدار اپراتور
• توقف اضطراری

سیستم ایمنی پرس هیدرولیک

پرس‌های صنعتی به دلیل نیروهای بسیار زیاد، نیازمند سیستم‌های ایمنی هستند.

تجهیزات ایمنی:

• شیر قفل‌کن بار
• شستی توقف اضطراری
• سنسورهای حفاظتی
• محافظ ناحیه کاری
• کنترل دو دستی

جدول مشخصات نهایی طراحی پرس ۶۰۰ تن

مشخصات اصلی طراحی:

نوع پرس:

چهارستونه هیدرولیک

ظرفیت:

۶۰۰ تن

فشار کاری:

۲۵۰ بار

کورس جک:

۱۵۰۰ میلی‌متر

قطر پیستون:

۶۳۰ میلی‌متر

قطر شفت:

۴۵۰ میلی‌متر

جنس شفت:

42CrMo4 با کروم سخت

حجم مخزن:

حدود ۱۰۰۰ لیتر

توان موتور:

حدود ۱۱۰ کیلووات

سیستم پمپ:

High-Low Pump

جنس سازه:

ST52 / C45

قطر ستون‌ها:

۲۲۰ تا ۲۵۰ میلی‌متر

الگوریتم کلی طراحی یک پرس هیدرولیک

برای طراحی هر ظرفیت پرس می‌توان مراحل زیر را تکرار کرد:

مرحله اول:

تعیین نیروی مورد نیاز

فرمول:

نیرو = تناژ × ۹۸۱۰

مرحله دوم:

انتخاب فشار کاری

مرحله سوم:

محاسبه سطح جک

فرمول:

سطح پیستون = نیرو ÷ فشار

مرحله چهارم:

محاسبه قطر جک

فرمول:

قطر پیستون = √(۴ × سطح ÷ ۳.۱۴)

مرحله پنجم:

محاسبه دبی پمپ

فرمول:

دبی = سطح پیستون × سرعت حرکت

مرحله ششم:

محاسبه توان موتور

فرمول:

توان موتور = (فشار × دبی) ÷ (۶۰۰ × راندمان)

مرحله هفتم:

طراحی سازه

بررسی:

• ستون‌ها
• صفحات
• اتصالات
• کمانش

جمع‌بندی نهایی

طراحی یک پرس هیدرولیک صنعتی فرآیندی چندمرحله‌ای است که از تعیین ظرفیت شروع شده و تا انتخاب جزئی‌ترین قطعات مکانیکی و هیدرولیکی ادامه پیدا می‌کند.

در مثال طراحی پرس ۶۰۰ تن مشاهده شد که برای رسیدن به یک دستگاه قابل اعتماد، تنها نیروی جک اهمیت ندارد؛ بلکه باید تمام اجزا با یکدیگر هماهنگ باشند.

یک پرس هیدرولیک موفق باید دارای:

• جک مناسب
• پمپ با ظرفیت کافی
• مدار هیدرولیک بهینه
• سازه مقاوم
• کنترل دقیق
• سیستم ایمنی کامل

باشد.
