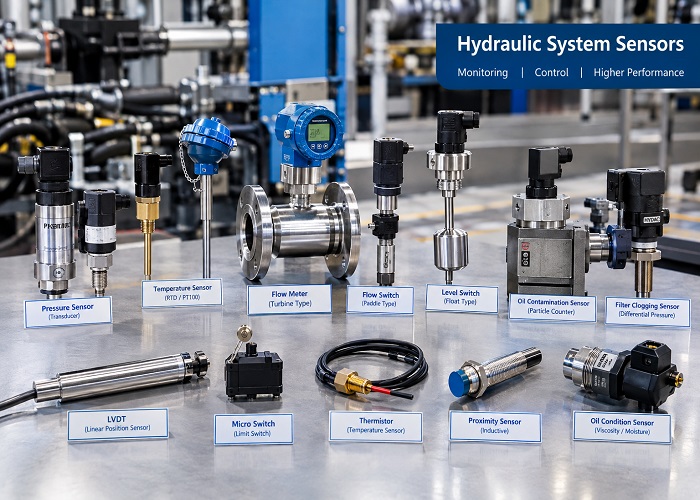

سنسورهای هیدرولیک چیست؟ بررسی کامل انواع سنسورها، اصول عملکرد، کاربردها و نکات انتخاب در سیستمهای هیدرولیکی
امروزه سیستمهای هیدرولیکی از یک مدار ساده شامل پمپ، شیر و جک فاصله زیادی گرفتهاند و به سمت سیستمهای هوشمند، کنترلشده و مجهز به فیدبک حرکت کردهاند.
در سیستمهای هیدرولیک مدرن، سنسورها نقش چشم و گوش مدار را ایفا میکنند. بدون استفاده از سنسورها، کنترل دقیق فشار، سرعت، موقعیت، نیرو و شرایط عملکرد تجهیزات امکانپذیر نیست.
در ماشینآلات پیشرفته مانند:
- پرسهای CNC هیدرولیک
- ماشینآلات تزریق پلاستیک
- تجهیزات راهسازی
- سیستمهای Servo Hydraulic
- خطوط تولید اتوماتیک
- پاورپکهای صنعتی
سنسورها اطلاعات لحظهای سیستم را اندازهگیری کرده و به کنترلرهایی مانند PLC، کنترلرهای صنعتی یا سیستمهای مانیتورینگ ارسال میکنند.
سنسورها علاوه بر کنترل عملکرد، نقش بسیار مهمی در تشخیص خرابی، تعمیرات پیشگیرانه (Preventive Maintenance) و افزایش عمر تجهیزات دارند.
نقش سنسورها در سیستم هیدرولیک
یک سیستم هیدرولیک بدون سنسور معمولاً فقط بر اساس تنظیمات مکانیکی و تجربه اپراتور کار میکند.
اما با استفاده از سنسورها میتوان پارامترهای مهم سیستم را به صورت لحظهای مشاهده و کنترل کرد.
مهمترین اطلاعاتی که سنسورها در اختیار سیستم قرار میدهند عبارتاند از:
- فشار نقاط مختلف مدار
- دمای روغن
- دبی عبوری
- موقعیت جک و عملگر
- سطح روغن مخزن
- میزان آلودگی روغن
- ارتعاش تجهیزات
- نیروی اعمالشده
- سرعت حرکت
این اطلاعات باعث میشود سیستم بتواند:
- خطاها را سریعتر تشخیص دهد.
- قبل از خرابی جدی هشدار دهد.
- مصرف انرژی را کاهش دهد.
- عملکرد دقیقتری داشته باشد.
دستهبندی اصلی سنسورهای مورد استفاده در هیدرولیک
سنسورهای هیدرولیکی را میتوان بر اساس کمیتی که اندازهگیری میکنند دستهبندی کرد.
مهمترین گروهها عبارتاند از:
سنسور فشار هیدرولیک (Hydraulic Pressure Sensor)
سنسور فشار یکی از مهمترین و پرکاربردترین سنسورها در سیستمهای هیدرولیک است.
وظیفه آن تبدیل فشار سیال هیدرولیک به یک سیگنال الکتریکی قابل پردازش است.
این سیگنال معمولاً به صورت:
- 4-20 mA
- 0-10 V
- سیگنال دیجیتال
- IO-Link
- CAN Bus
به کنترلر ارسال میشود.
اصول عملکرد سنسور فشار
بیشتر سنسورهای فشار صنعتی از یک دیافراگم فلزی و المان اندازهگیری استفاده میکنند.
زمانی که فشار روغن به دیافراگم وارد میشود، تغییر شکل بسیار کوچکی ایجاد میشود.
این تغییر شکل توسط یکی از روشهای زیر اندازهگیری میشود:
- Strain Gauge
- Piezoresistive
- Capacitive
- Piezoelectric
سپس مدار الکترونیکی داخلی، این تغییر را به سیگنال استاندارد تبدیل میکند.
انواع سنسور فشار هیدرولیک
سنسور فشار گیج (Gauge Pressure Sensor)
این نوع فشار را نسبت به فشار اتمسفر اندازهگیری میکند.
رایجترین نوع مورد استفاده در سیستمهای هیدرولیک است.
کاربردها:
- اندازهگیری فشار خروجی پمپ
- کنترل فشار شیرهای هیدرولیک
- مانیتورینگ فشار جک
سنسور فشار مطلق (Absolute Pressure Sensor)
این سنسور فشار را نسبت به خلأ کامل اندازهگیری میکند.
در سیستمهای هیدرولیکی کمتر استفاده میشود و بیشتر در کاربردهای خاص مورد استفاده قرار میگیرد.
سنسور فشار تفاضلی (Differential Pressure Sensor)
این سنسور اختلاف فشار بین دو نقطه را اندازهگیری میکند.
کاربردهای مهم:
- بررسی گرفتگی فیلتر
- اندازهگیری افت فشار شیرها
- مانیتورینگ وضعیت کولرهای روغن
برای مثال:
اگر فشار قبل و بعد از فیلتر اندازهگیری شود، افزایش اختلاف فشار میتواند نشاندهنده گرفتگی فیلتر باشد.
کاربرد سنسور فشار در پمپ هیدرولیک
در خروجی پمپ، سنسور فشار میتواند اطلاعات مهمی ارائه دهد:
- فشار واقعی سیستم
- عملکرد صحیح Relief Valve
- تشخیص افت راندمان پمپ
- تشخیص نشتی داخلی
افزایش غیرعادی فشار یا کاهش فشار نسبت به مقدار مورد انتظار میتواند نشانه خرابی یکی از اجزای مدار باشد.
کاربرد سنسور فشار در جک هیدرولیک
در سیستمهای دقیق، فشار دو طرف جک اندازهگیری میشود.
با اندازهگیری:
- فشار سمت پیستون
- فشار سمت Rod
میتوان نیروی واقعی جک را محاسبه کرد.
رابطه نیرو:
Force = Pressure × Effective Area
است.
این روش در:
- پرسها
- سیستمهای Servo
- کنترل نیروی دقیق
کاربرد زیادی دارد.
سنسور فشار برای تشخیص کاویتاسیون پمپ
کاویتاسیون یکی از مشکلات مهم پمپهای هیدرولیک است.
با بررسی رفتار فشار در ورودی و خروجی پمپ میتوان نشانههای اولیه آن را تشخیص داد.
علائم:
- نوسان سریع فشار
- کاهش فشار مکش
- ایجاد نویز
- کاهش دبی خروجی
مشخصات مهم هنگام انتخاب سنسور فشار
در انتخاب سنسور فشار باید موارد زیر بررسی شود:
- محدوده فشار کاری
- فشار لحظهای Maximum Pressure
- دقت اندازهگیری
- زمان پاسخ
- نوع خروجی
- دمای کاری
- نوع اتصال رزوهای
- سازگاری با روغن هیدرولیک
محدوده فشار سنسورهای هیدرولیک
سنسورها باید متناسب با فشار سیستم انتخاب شوند.
برای مثال:
سیستمهای سبک:
تا حدود 100 بار
سیستمهای صنعتی:
160 تا 350 بار
سیستمهای سنگین:
400 بار و بالاتر
انتخاب سنسوری که دائماً نزدیک Maximum Range کار کند توصیه نمیشود.
سنسور دمای روغن هیدرولیک (Hydraulic Oil Temperature Sensor)
دمای روغن یکی از مهمترین پارامترهای سلامت سیستم هیدرولیک است.
افزایش بیش از حد دما میتواند باعث:
- کاهش ویسکوزیته روغن
- افزایش نشتی داخلی پمپ و شیرها
- کاهش راندمان حجمی
- تخریب آببندها
- اکسیداسیون سریع روغن
شود.
به همین دلیل سنسور دما تقریباً در اکثر پاورپکها و سیستمهای صنعتی استفاده میشود. سنجش دما و فشار روغن برای پایش سلامت یونیتهای هیدرولیک، بهخصوص در کاربردهای صنعتی، یکی از کاربردهای رایج سنسورها است.
انواع سنسور دمای هیدرولیک
سنسور RTD (Resistance Temperature Detector)
سنسورهای RTD یکی از دقیقترین روشهای اندازهگیری دما هستند.
رایجترین نوع:
PT100
است.
اصل عملکرد آن بر اساس تغییر مقاومت الکتریکی فلز در اثر تغییر دما است.
مزایا:
- دقت بالا
- پایداری طولانیمدت
- خطی بودن مناسب
معمولاً در:
- پاورپکهای صنعتی
- سیستمهای Servo
- تجهیزات دقیق
استفاده میشود.
سنسور ترمیستور (Thermistor)
ترمیستورها مقاومتهایی هستند که تغییر مقاومت آنها با دما بسیار زیاد است.
دو نوع اصلی:
NTC
و
PTC
وجود دارد.
در سیستمهای هیدرولیک معمولاً NTC کاربرد بیشتری دارد.
مزایا:
- قیمت پایین
- سرعت پاسخ بالا
- اندازه کوچک
محدودیت:
- دقت کمتر نسبت به RTD
- غیرخطی بودن بیشتر
ترموکوپل (Thermocouple)
ترموکوپل از اتصال دو فلز متفاوت تشکیل شده و بر اساس اثر Seebeck کار میکند.
مزایا:
- تحمل دمای بالا
- مقاومت مکانیکی مناسب
- سرعت پاسخ خوب
در سیستمهای هیدرولیک معمولی کمتر استفاده میشود، اما در کاربردهای دمای بالا مانند صنایع فولاد و ریختهگری کاربرد دارد.
محل نصب سنسور دما در سیستم هیدرولیک
محل نصب سنسور دما اهمیت زیادی دارد.
مکانهای رایج:
- داخل مخزن روغن
- مسیر برگشت روغن
- خروجی کولر روغن
- بدنه پمپ
- مدار Case Drain
برای کنترل دمای واقعی روغن مخزن، معمولاً نصب در Tank مناسبترین گزینه است.
سنسور دبی هیدرولیک (Hydraulic Flow Sensor)
سنسور دبی یا Flow Sensor وظیفه اندازهگیری مقدار جریان روغن عبوری در مدار را دارد.
اندازهگیری دبی اطلاعات بسیار مهمی درباره:
- عملکرد پمپ
- نشتی داخلی
- گرفتگی مسیر
- عملکرد شیرها
ارائه میدهد.
سنسورهای دبی در سیستمهای هیدرولیک برای پایش جریان، تشخیص افت عملکرد پمپ و شناسایی مشکلاتی مانند نشتی یا گرفتگی استفاده میشوند.
انواع سنسورهای دبی هیدرولیک
فلومتر توربینی (Turbine Flow Sensor)
در این نوع، عبور روغن باعث چرخش یک توربین کوچک میشود.
سرعت چرخش متناسب با دبی است.
مزایا:
- دقت مناسب
- پاسخ سریع
- مناسب روغنهای تمیز
محدودیت:
- حساسیت به آلودگی
- وجود قطعه متحرک
فلومتر چرخدندهای (Gear Flow Meter)
یکی از رایجترین فلومترها در سیستمهای هیدرولیک دقیق است.
در این نوع، روغن باعث چرخش چرخدندههای داخلی میشود.
تعداد دورانها به دبی تبدیل میشود.
مزایا:
- دقت بالا
- مناسب روغنهای هیدرولیک
- قابلیت اندازهگیری دبی کم
کاربرد:
- تست پمپ
- سیستمهای Servo
- ماشینآلات دقیق
فلومتر اختلاف فشار (Differential Pressure Flow Sensor)
در این روش از افت فشار ایجادشده در یک المان مشخص برای محاسبه دبی استفاده میشود.
رابطه کلی:
Q ∝ √ΔP
است.
این روش در برخی سیستمهای صنعتی استفاده میشود.
سنسور دبی اولتراسونیک (Ultrasonic Flow Sensor)
این سنسور با ارسال امواج اولتراسونیک سرعت جریان را اندازهگیری میکند.
مزیت مهم:
- بدون تماس مستقیم با روغن
- عدم ایجاد افت فشار
اما در سیستمهای هیدرولیک روغنی فشار بالا کاربرد محدودتری دارد.
کاربرد سنسور دبی در تست پمپ هیدرولیک
با اندازهگیری همزمان:
- فشار خروجی
- دبی خروجی
- دور موتور
میتوان راندمان پمپ را محاسبه کرد.
برای مثال:
اگر فشار مناسب باشد ولی دبی کاهش پیدا کند، احتمالاً:
- سایش پمپ
- افزایش نشتی داخلی
- خرابی صفحات یا پیستونها
وجود دارد.
سنسور موقعیت جک هیدرولیک (Linear Position Sensor)
در سیستمهای دقیق، فقط دانستن فشار کافی نیست.
کنترل موقعیت پیستون جک اهمیت بسیار زیادی دارد.
به همین دلیل از سنسورهای موقعیت استفاده میشود.
این سنسورها امکان کنترل:
- کورس جک
- سرعت حرکت
- موقعیت دقیق
- تکرارپذیری حرکت
را فراهم میکنند. سنسورهای موقعیت در سیلندرهای هیدرولیک برای کنترل دقیق حرکت، مخصوصاً در کاربردهای صنعتی و ماشینآلات سنگین، بسیار استفاده میشوند.
سنسور مگنتواستریکتیو (Magnetostrictive Position Sensor)
یکی از پیشرفتهترین سنسورهای موقعیت جک است.
این سنسور معمولاً داخل Rod جک نصب میشود.
عملکرد آن بر اساس اثر Magnetostrictive است.
مزایا:
- دقت بسیار بالا
- بدون تماس مکانیکی
- عمر طولانی
- مناسب Servo Hydraulic
کاربرد:
- پرس CNC
- ماشینآلات دقیق
- سیستمهای اتوماسیون
سنسور LVDT
LVDT مخفف:
Linear Variable Differential Transformer
است.
این سنسور حرکت خطی را به سیگنال الکتریکی تبدیل میکند.
مزایا:
- دقت بالا
- مقاومت در برابر محیط صنعتی
- طول عمر زیاد
در سیستمهای کنترل دقیق هیدرولیک کاربرد زیادی دارد.
سنسور موقعیت مغناطیسی (Hall Effect Sensor)
این سنسورها با میدان مغناطیسی کار میکنند.
مزایا:
- بدون تماس
- مقاومت در برابر روغن و آلودگی
- قیمت مناسب
در برخی جکها برای تشخیص موقعیت انتهایی یا موقعیت پیستون استفاده میشوند. سنسورهای Hall به دلیل عملکرد بدون تماس، در تشخیص موقعیت و سرعت کاربرد گستردهای دارند.
سنسور سطح روغن مخزن (Hydraulic Tank Level Sensor)
کنترل سطح روغن یکی از موارد مهم نگهداری سیستم هیدرولیک است.
کاهش سطح روغن میتواند باعث:
- ورود هوا به پمپ
- کاویتاسیون
- افزایش دما
- کاهش راندمان
شود.
انواع سنسور سطح روغن
Level Switch
سادهترین نوع سنسور سطح است.
وقتی سطح روغن به مقدار مشخص برسد، یک سیگنال قطع یا وصل ارسال میکند.
کاربرد:
- هشدار کمبود روغن
- قطع اضطراری سیستم
Level Transmitter
این نوع مقدار واقعی سطح روغن را به صورت پیوسته اندازهگیری میکند.
خروجی معمولاً:
- 4-20 mA
- 0-10 V
است.
در سیستمهای اتوماتیک کاربرد بیشتری دارد.
سنسور آلودگی روغن (Oil Contamination Sensor)
آلودگی روغن یکی از عوامل اصلی خرابی تجهیزات هیدرولیک است.
ذرات کوچک میتوانند باعث:
- گیر کردن شیرها
- سایش پمپ
- خرابی Servo Valve
شوند.
سنسورهای آلودگی میتوانند موارد زیر را اندازهگیری کنند:
- تعداد ذرات
- اندازه ذرات
- میزان آب موجود در روغن
سنسور ذرات روغن (Particle Counter)
این سنسور تعداد ذرات موجود در روغن را اندازهگیری میکند.
نتیجه معمولاً بر اساس استاندارد:
ISO 4406
گزارش میشود.
کاربرد:
- سیستمهای حساس
- Servo Hydraulic
- صنایع هوافضا
- تست تجهیزات
سنسور ویسکوزیته روغن هیدرولیک (Hydraulic Oil Viscosity Sensor)
ویسکوزیته یکی از مهمترین خواص فیزیکی روغن هیدرولیک است.
تغییر ویسکوزیته میتواند باعث تغییر رفتار کل سیستم شود.
افزایش بیش از حد ویسکوزیته باعث:
- افزایش افت فشار
- سخت شدن حرکت شیرها
- افزایش تلفات مکانیکی
- کاهش سرعت عملکرد
میشود.
کاهش بیش از حد ویسکوزیته نیز باعث:
- افزایش نشتی داخلی پمپ
- کاهش راندمان حجمی
- کاهش ضخامت فیلم روانکاری
- افزایش سایش قطعات
خواهد شد.
به همین دلیل در سیستمهای حساس، اندازهگیری لحظهای ویسکوزیته میتواند اطلاعات ارزشمندی درباره وضعیت روغن ارائه دهد.
روشهای اندازهگیری ویسکوزیته روغن
روشهای مختلفی برای اندازهگیری ویسکوزیته وجود دارد:
- اندازهگیری با لرزش (Vibrational)
- اندازهگیری با افت فشار
- اندازهگیری با حرکت مکانیکی
- روشهای الکترومغناطیسی
در سیستمهای هیدرولیک مدرن، سنسورهای ویسکوزیته معمولاً همراه با سنسور دما و کیفیت روغن استفاده میشوند.
کاربرد سنسور ویسکوزیته در هیدرولیک
کاربردها:
- سیستمهای Servo Hydraulic
- تجهیزات دقیق CNC
- ماشینآلاتی که دمای کاری متغیر دارند
- سیستمهای با روغنهای خاص
این سنسورها میتوانند قبل از ایجاد خرابی جدی، تغییرات غیرعادی روغن را شناسایی کنند.
سنسور نیرو (Force Sensor / Load Cell) در سیستم هیدرولیک
در بسیاری از ماشینآلات هیدرولیکی فقط کنترل فشار کافی نیست.
گاهی لازم است نیروی واقعی واردشده به قطعه اندازهگیری شود.
برای این کار از سنسورهای نیرو استفاده میشود.
رابطه ساده نیرو در جک هیدرولیک:
F = P × A
است.
اما در عمل عواملی مانند:
- اصطکاک آببندها
- وزن قطعات متحرک
- تغییرات دما
- نشتی داخلی
باعث میشوند نیروی واقعی با مقدار محاسبهشده تفاوت داشته باشد.
به همین دلیل در سیستمهای دقیق از Load Cell استفاده میشود.
انواع سنسور نیرو
Load Cell استرین گیج (Strain Gauge Load Cell)
رایجترین نوع سنسور نیرو است.
عملکرد آن بر اساس تغییر مقاومت یک المان الکتریکی در اثر تغییر شکل مکانیکی است.
مزایا:
- دقت بالا
- قیمت مناسب
- قابلیت استفاده در محیط صنعتی
کاربرد:
- پرسهای هیدرولیک
- دستگاههای تست نیرو
- ماشینآلات مونتاژ
سنسور نیروی پیزوالکتریک (Piezoelectric Force Sensor)
این نوع از خاصیت تولید بار الکتریکی در اثر اعمال نیرو استفاده میکند.
مزایا:
- پاسخ بسیار سریع
- مناسب نیروهای دینامیکی
کاربرد:
- ضربهها
- تستهای سریع
- سیستمهای اندازهگیری دینامیک
کاربرد سنسور نیرو در پرس هیدرولیک
در پرسهای دقیق، کنترل فقط بر اساس فشار ممکن است کافی نباشد.
زیرا فشار روغن همیشه معادل نیروی واقعی روی قطعه نیست.
با استفاده از Load Cell میتوان:
- نیروی واقعی پرس را کنترل کرد.
- از اعمال نیروی بیش از حد جلوگیری کرد.
- کیفیت تولید را افزایش داد.
سنسور گشتاور (Torque Sensor)
در سیستمهایی که از هیدروموتور استفاده میکنند، اندازهگیری گشتاور میتواند اهمیت زیادی داشته باشد.
گشتاور خروجی هیدروموتور تابعی از:
- فشار ورودی
- دبی
- راندمان موتور
است.
اما برای اندازهگیری دقیق، از Torque Sensor استفاده میشود.
کاربرد سنسور گشتاور در هیدرولیک
کاربردها:
- تست هیدروموتورها
- ماشینآلات دوار
- سیستمهای انتقال قدرت
- تجهیزات آزمایشگاهی
با اندازهگیری همزمان:
- فشار
- دبی
- دور
- گشتاور
میتوان راندمان واقعی موتور هیدرولیک را محاسبه کرد.
سنسور سرعت دورانی (Rotational Speed Sensor)
در سیستمهای دارای موتور هیدرولیک، اندازهگیری سرعت چرخش اهمیت زیادی دارد.
این سنسورها سرعت شفت را اندازهگیری میکنند.
انواع رایج:
- Encoder
- Hall Effect Sensor
- Magnetic Pickup
کاربردها:
- کنترل سرعت هیدروموتور
- تست عملکرد
- سیستمهای کنترل حلقه بسته
سنسور ارتعاش (Vibration Sensor) در سیستم هیدرولیک
ارتعاش یکی از نشانههای اولیه خرابی تجهیزات هیدرولیک است.
سنسورهای ارتعاش معمولاً روی:
- پمپ
- موتور الکتریکی
- کوپلینگ
- هیدروموتور
نصب میشوند.
افزایش ارتعاش میتواند نشانه موارد زیر باشد:
- خرابی بلبرینگ
- عدم بالانس کوپلینگ
- کاویتاسیون پمپ
- خرابی مکانیکی
- هممحوری نامناسب
انواع سنسور ارتعاش
شتابسنج (Accelerometer)
رایجترین نوع سنسور ارتعاش صنعتی است.
پارامتر اندازهگیری:
شتاب لرزش
واحد رایج:
g
است.
سنسور سرعت ارتعاش (Velocity Sensor)
سرعت ارتعاش را اندازهگیری میکند.
برای پایش ماشینآلات دوار بسیار کاربردی است.
کاربرد سنسور ارتعاش در پمپ هیدرولیک
ترکیب:
- سنسور فشار
- سنسور دما
- سنسور ارتعاش
میتواند یک سیستم کامل Condition Monitoring ایجاد کند.
سنسور تشخیص آب در روغن (Water in Oil Sensor)
وجود آب در روغن هیدرولیک یکی از مشکلات مهم است.
آب میتواند باعث:
- خوردگی قطعات
- کاهش خاصیت روانکاری
- تخریب افزودنیهای روغن
- آسیب به پمپ و شیرها
شود.
سنسورهای Water-in-Oil معمولاً میزان رطوبت را اندازهگیری کرده و هشدار میدهند.
کاربرد:
- صنایع فولاد
- ماشینآلات دریایی
- تجهیزات فضای باز
سنسورهای هوشمند هیدرولیک (Smart Hydraulic Sensors)
در سیستمهای جدید، سنسورها فقط اندازهگیری انجام نمیدهند.
آنها میتوانند:
- پردازش اولیه داده
- تشخیص خطا
- ذخیره اطلاعات
- ارتباط دیجیتال
داشته باشند.
این سنسورها بخشی از مفهوم:
Industrial IoT (IIoT)
هستند.
سنسورهای IO-Link در هیدرولیک
IO-Link یک استاندارد ارتباطی دیجیتال برای اتصال سنسورها و تجهیزات صنعتی است.
مزایا:
- انتقال اطلاعات دقیقتر
- تنظیمات از راه دور
- تشخیص خطا
- کاهش سیمکشی
در پاورپکهای هوشمند، سنسورهای فشار، دما و سطح میتوانند از طریق IO-Link به PLC متصل شوند.
سنسورهای CAN Bus در ماشینآلات هیدرولیک
در ماشینآلات Mobile مانند:
- بیل مکانیکی
- لودر
- جرثقیل
استفاده از شبکه CAN Bus بسیار رایج است.
سنسورها اطلاعات را به کنترلر مرکزی ارسال میکنند.
مزایا:
- کاهش سیمکشی
- ارتباط سریع
- مناسب محیطهای سخت
سنسورهای مورد استفاده در پاورپک هیدرولیک
یک پاورپک حرفهای معمولاً میتواند شامل سنسورهای زیر باشد:
- سنسور فشار خروجی پمپ
- سنسور فشار برگشت
- سنسور دمای روغن
- سنسور سطح روغن
- سنسور گرفتگی فیلتر
- سنسور آلودگی روغن
- فلومتر دبی
- سنسور ارتعاش موتور
این اطلاعات امکان مانیتورینگ کامل وضعیت یونیت را فراهم میکند.
سنسور گرفتگی فیلتر هیدرولیک (Filter Clogging Sensor)
یکی از کاربردهای مهم سنسورها، تشخیص زمان تعویض فیلتر است.
این کار معمولاً با اندازهگیری اختلاف فشار قبل و بعد از فیلتر انجام میشود.
وقتی اختلاف فشار افزایش پیدا کند:
- فیلتر آلوده شده است.
- جریان عبوری محدود شده است.
- نیاز به سرویس وجود دارد.
انواع:
- Mechanical Indicator
- Electrical Switch
- Differential Pressure Sensor
انتخاب سنسور مناسب برای سیستم هیدرولیک
انتخاب سنسور در یک سیستم هیدرولیک باید بر اساس شرایط واقعی کار انجام شود.
انتخاب اشتباه سنسور میتواند باعث:
- اندازهگیری نادرست
- خرابی زودهنگام سنسور
- ایجاد خطا در کنترل سیستم
- توقف ناخواسته ماشین
شود.
برای انتخاب صحیح باید پارامترهای زیر بررسی شوند:
محدوده اندازهگیری (Measurement Range)
هر سنسور باید متناسب با محدوده واقعی پارامتر موردنظر انتخاب شود.
برای مثال در سنجش فشار:
اگر سیستم حداکثر 250 بار فشار دارد، انتخاب سنسور 250 بار ممکن است مناسب نباشد، زیرا سنسور دائماً نزدیک محدوده نهایی خود کار میکند.
معمولاً بهتر است محدوده سنسور کمی بالاتر از فشار کاری واقعی انتخاب شود.
مثلاً:
سیستم 250 بار
سنسور 400 بار
این انتخاب باعث افزایش عمر و اطمینان میشود.
دقت سنسور (Accuracy)
دقت سنسور نشان میدهد مقدار اندازهگیری شده چقدر به مقدار واقعی نزدیک است.
در سیستمهای معمولی ممکن است دقت 1 درصد کافی باشد.
اما در سیستمهای دقیق مانند:
- Servo Hydraulic
- تستبنچها
- ماشینآلات CNC
نیاز به سنسورهای دقیقتر وجود دارد.
زمان پاسخ سنسور (Response Time)
در سیستمهایی که تغییرات سریع اتفاق میافتد، سرعت پاسخ سنسور اهمیت زیادی دارد.
برای مثال:
در یک شیر Servo یا یک سیستم کنترل موقعیت سریع، سنسوری که پاسخ کندی دارد باعث تأخیر در حلقه کنترل میشود.
پارامتر Response Time در موارد زیر مهم است:
- کنترل فشار سریع
- کنترل موقعیت جک
- جذب ضربه
- سیستمهای دینامیکی
نوع سیگنال خروجی سنسور
سنسورها خروجیهای مختلفی دارند.
خروجی آنالوگ 4-20mA
یکی از رایجترین استانداردهای صنعتی است.
مزایا:
- مقاومت بالا در برابر نویز
- مناسب کابلهای بلند
- قابلیت تشخیص قطعی سیم
کاربرد:
- سنسور فشار
- دما
- دبی
- سطح
خروجی ولتاژی 0-10V
در برخی سیستمهای صنعتی استفاده میشود.
مزایا:
- سادگی
- هزینه کمتر
محدودیت:
- حساستر نسبت به نویز الکتریکی
خروجی دیجیتال
برای سنسورهایی که فقط وضعیت مشخصی را اعلام میکنند استفاده میشود.
مثال:
- کمبود روغن
- گرفتگی فیلتر
- رسیدن جک به انتهای کورس
ارتباط دیجیتال IO-Link
در سیستمهای جدید، IO-Link به دلیل قابلیت انتقال اطلاعات بیشتر محبوب شده است.
از طریق IO-Link علاوه بر مقدار اندازهگیری، اطلاعات دیگری مانند:
- وضعیت سلامت سنسور
- خطاها
- تنظیمات
- زمان کارکرد
نیز منتقل میشود.
کلاس حفاظتی سنسور (IP Rating)
سیستمهای هیدرولیک معمولاً در محیطهای سخت کار میکنند.
وجود:
- روغن
- گردوغبار
- رطوبت
- لرزش
باعث میشود انتخاب کلاس حفاظتی مناسب اهمیت زیادی داشته باشد.
استاندارد IP میزان مقاومت تجهیز در برابر ورود:
- ذرات جامد
- آب
را مشخص میکند.
سنسور IP65
محافظت مناسب در برابر گردوغبار و پاشش آب دارد.
برای بسیاری از محیطهای صنعتی مناسب است.
سنسور IP67
قابلیت تحمل شرایط سختتر و تماس موقت با آب دارد.
سنسور IP69K
برای محیطهایی که شستوشوی فشار بالا وجود دارد استفاده میشود.
کاربرد:
- صنایع غذایی
- ماشینآلات خاص
- محیطهای بسیار آلوده
مقاومت سنسور در برابر فشار ضربهای (Pressure Shock)
در سیستمهای هیدرولیک فشار همیشه ثابت نیست.
ممکن است در اثر:
- بسته شدن سریع شیر
- توقف ناگهانی بار
- تغییر مسیر جریان
فشارهای لحظهای بسیار بالاتر از فشار کاری ایجاد شود.
به همین دلیل سنسور باید علاوه بر فشار کاری، توان تحمل:
Over Pressure
و
Burst Pressure
را داشته باشد.
مقاومت سنسور در برابر لرزش و ضربه مکانیکی
در ماشینآلاتی مانند:
- تجهیزات راهسازی
- ماشینآلات معدن
- پرسها
لرزش زیاد وجود دارد.
سنسور مناسب باید:
- بدنه مقاوم
- اتصال مکانیکی مناسب
- قطعات داخلی مقاوم
داشته باشد.
جنس بدنه سنسورهای هیدرولیک
جنس بدنه به محیط کاری بستگی دارد.
مواد رایج:
استنلس استیل (Stainless Steel)
مزایا:
- مقاومت خوردگی بالا
- مناسب محیطهای مرطوب
- عمر طولانی
کاربرد:
- صنایع غذایی
- دریایی
- محیطهای خورنده
فولاد آبکاری شده
در بسیاری از کاربردهای صنعتی عمومی استفاده میشود.
مزیت:
- قیمت مناسب
- استحکام خوب
انتخاب رزوه اتصال سنسور
اتصال مکانیکی سنسور باید با مدار هماهنگ باشد.
رزوههای رایج:
- G (BSP)
- NPT
- Metric
- SAE
انتخاب رزوه اشتباه میتواند باعث:
- نشتی روغن
- آسیب رزوه
- خرابی سنسور
شود.
نصب صحیح سنسور فشار هیدرولیک
محل نصب سنسور فشار باید با دقت انتخاب شود.
نکات مهم:
- نزدیک محل اندازهگیری باشد.
- در معرض ضربه مکانیکی مستقیم نباشد.
- مسیر روغن مسدود نباشد.
- از لرزش شدید دور باشد.
در برخی کاربردها استفاده از:
Pressure Snubber
میتواند از آسیب ناشی از ضربات فشار جلوگیری کند.
استفاده از سنسورها در سیستمهای Servo Hydraulic
سیستمهای Servo Hydraulic بالاترین سطح نیاز به سنسور را دارند.
برای کنترل دقیق معمولاً از ترکیب زیر استفاده میشود:
- سنسور موقعیت جک
- سنسور فشار دو طرف جک
- سنسور دما
- سنسور دبی
کنترلر با استفاده از این اطلاعات، شیر Servo را لحظهای تنظیم میکند.
حلقه کنترل بسته در سیستم هیدرولیک (Closed Loop Control)
در سیستمهای معمولی، فرمان فقط ارسال میشود.
اما در سیستم Closed Loop:
فرمان → عملگر → اندازهگیری خروجی → اصلاح فرمان
انجام میشود.
مثال:
کاربر موقعیت 500 میلیمتر را درخواست میکند.
سنسور موقعیت مقدار واقعی جک را اندازهگیری میکند.
کنترلر اختلاف بین مقدار واقعی و مقدار مطلوب را اصلاح میکند.
کاربرد سنسورها در اتوماسیون صنعتی هیدرولیک
با ترکیب:
- سنسورها
- PLC
- شیرهای Proportional
- Servo Valve
میتوان سیستمهای کاملاً اتوماتیک ایجاد کرد.
کاربردها:
- خطوط تولید
- پرسهای هوشمند
- ماشینآلات CNC
- رباتهای صنعتی
مانیتورینگ وضعیت سیستم هیدرولیک (Condition Monitoring)
یکی از کاربردهای مهم سنسورها، نگهداری پیشگویانه یا:
Predictive Maintenance
است.
در این روش به جای تعمیر پس از خرابی، وضعیت تجهیزات دائماً بررسی میشود.
پارامترهای مهم:
- فشار
- دما
- لرزش
- آلودگی روغن
- دبی
با تحلیل این دادهها میتوان خرابیهای آینده را پیشبینی کرد.
مثال تشخیص خرابی پمپ با استفاده از سنسورها
فرض کنیم اطلاعات زیر ثبت شود:
فشار خروجی پمپ کاهش یافته است.
دبی خروجی کمتر شده است.
ارتعاش افزایش پیدا کرده است.
دمای روغن افزایش یافته است.
ترکیب این اطلاعات میتواند نشاندهنده:
- فرسودگی پمپ
- افزایش نشتی داخلی
- مشکل مکش
باشد.
مثال تشخیص گرفتگی فیلتر
با نصب سنسور اختلاف فشار قبل و بعد از فیلتر:
در حالت سالم:
ΔP پایین است.
با گرفتگی:
ΔP افزایش پیدا میکند.
کنترلر میتواند قبل از آسیب به سیستم هشدار دهد.
آینده سنسورها در سیستمهای هیدرولیک
آینده سیستمهای هیدرولیک به سمت:
- سنسورهای هوشمند
- اینترنت اشیا صنعتی
- تحلیل داده
- هوش مصنوعی
- تعمیرات پیشبینانه
حرکت میکند.
در آینده، یونیتهای هیدرولیک فقط انرژی تولید نمیکنند، بلکه دائماً وضعیت خود را گزارش خواهند کرد.
جمعبندی نهایی
سنسورها یکی از مهمترین اجزای سیستمهای هیدرولیکی مدرن هستند.
در گذشته، یک سیستم هیدرولیک فقط شامل:
- پمپ
- شیر
- جک
- مخزن
بود.
اما امروزه بدون سنسورها، کنترل دقیق و هوشمندسازی سیستم تقریباً غیرممکن است.
مهمترین سنسورهای مورد استفاده در هیدرولیک عبارتاند از:
- سنسور فشار
- سنسور دما
- سنسور دبی
- سنسور موقعیت جک
- سنسور سطح روغن
- سنسور آلودگی روغن
- سنسور ویسکوزیته
- سنسور نیرو
- سنسور گشتاور
- سنسور ارتعاش
- سنسورهای هوشمند دیجیتال
انتخاب صحیح سنسور باید بر اساس:
- فشار کاری
- دمای سیستم
- نوع روغن
- دقت موردنیاز
- سرعت پاسخ
- شرایط محیطی
- نوع کنترلر
انجام شود.
در یک سیستم هیدرولیک حرفهای، سنسورها فقط ابزار اندازهگیری نیستند؛ بلکه بخش اصلی سیستم کنترل، ایمنی و افزایش بهرهوری محسوب میشوند.
استفاده صحیح از سنسورها باعث:
- افزایش عمر پمپ و شیرها
- کاهش توقفات ناگهانی
- کاهش هزینه تعمیرات
- افزایش دقت عملکرد
- کاهش مصرف انرژی
خواهد شد.
به همین دلیل در طراحی پاورپکها و ماشینآلات هیدرولیکی مدرن، انتخاب و جانمایی صحیح سنسورها به اندازه انتخاب پمپ، شیر و جک اهمیت دارد.
