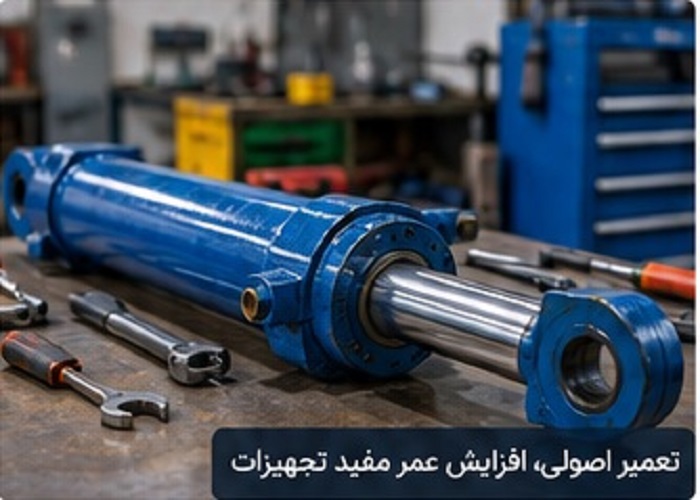

تعمیر جک هیدرولیک؛ عیبیابی، تعمیر اصولی و عوامل خرابی سیلندرهای هیدرولیک
تعمیر جک هیدرولیک تنها به تعویض پکینگ، اورینگ یا رفع نشتی محدود نمیشود. یک تعمیر اصولی باید با عیبیابی علت خرابی آغاز شود؛ زیرا در بسیاری از موارد، آسیب مشاهدهشده در سیلندر نتیجه یک مشکل دیگر در سیستم هیدرولیک یا مکانیزم دستگاه است.
خرابی آببند، خط افتادن لوله، خم شدن شافت، لقی بوشها یا نشتی جک میتواند ناشی از عواملی مانند آلودگی روغن، فشار بیش از حد، بار جانبی، عدم هممحوری، افزایش دمای روغن یا شوکهای فشاری باشد.
بنابراین اگر فقط قطعه آسیبدیده تعویض شود اما علت اصلی خرابی (Root Cause) برطرف نشود، احتمال تکرار همان مشکل پس از مدت کوتاهی بسیار زیاد است.
در این مقاله مراحل عیبیابی و تعمیر سیلندرهای هیدرولیک را از دیدگاه فنی و مهندسی بررسی میکنیم.
چه زمانی جک هیدرولیک نیاز به تعمیر دارد؟
بعضی خرابیهای جک کاملاً واضح هستند؛ برای مثال مشاهده روغن روی شافت معمولاً نشاندهنده وجود مشکل در سیستم آببندی است. اما برخی ایرادها بدون نشتی خارجی اتفاق میافتند.
مهمترین علائم خرابی سیلندر هیدرولیک عبارتاند از:
- نشتی روغن از اطراف میله پیستون
- کاهش نیروی جک
- پایین آمدن یا حرکت تدریجی جک زیر بار
- حرکت کندتر از حالت عادی
- حرکت ضربهای یا ناپیوسته
- ایجاد صدای غیرعادی
- خراش یا خوردگی روی شافت
- داغ شدن غیرعادی سیلندر یا روغن
- لقی زیاد میله پیستون
- نرسیدن جک به انتهای کورس
- خم شدن میله پیستون
- نشتی از اتصالات یا قسمتهای انتهایی سیلندر
البته مشاهده هرکدام از این علائم الزاماً به معنی خرابی خود جک نیست. برای مثال، کاهش سرعت ممکن است ناشی از کاهش دبی پمپ، گرفتگی فیلتر یا تنظیم نامناسب شیر کنترل جریان باشد.
اولین مرحله تعمیر جک هیدرولیک؛ عیبیابی قبل از باز کردن سیلندر
یکی از اشتباهات رایج این است که به محض مشاهده مشکل، سیلندر باز شود.
پیش از دمونتاژ بهتر است عملکرد جک در شرایط واقعی بررسی شود. مواردی مانند فشار کاری، رفتار جک زیر بار، سرعت حرکت، دمای روغن، وضعیت شافت، محل نشتی و کیفیت روغن اطلاعات مهمی درباره منشأ خرابی ارائه میکنند.
در صورت امکان باید فشار دو سمت سیلندر با گیج مناسب اندازهگیری شود.
این بررسی میتواند مشخص کند که آیا مشکل واقعاً از سیلندر است یا از بخش دیگری از مدار هیدرولیک.
نشتی خارجی جک هیدرولیک
یکی از متداولترین خرابیها، خروج روغن از محل عبور میله پیستون از گلویی است.
در نگاه اول ممکن است تصور شود که تنها Rod Seal خراب شده است، اما خرابی آببند میتواند معلول مشکلات دیگری باشد.
از مهمترین دلایل نشتی خارجی میتوان به موارد زیر اشاره کرد:
- فرسودگی Rod Seal
- خراشیدگی سطح شافت
- خوردگی یا زنگزدگی شافت
- خم شدن میله پیستون
- لقی بیش از حد بوش یا Guide Ring
- آلودگی روغن
- افزایش دمای کاری
- انتخاب نامناسب جنس آببند
- فشار بیش از حد
- نصب غیرهممحور سیلندر
بنابراین تعویض کاسهنمد یا پکینگ بدون بررسی وضعیت شافت و سیستم هدایتکننده همیشه تعمیر اصولی محسوب نمیشود.
نشتی داخلی جک هیدرولیک چیست؟
گاهی هیچ روغنی از سیلندر خارج نمیشود، اما جک قادر به حفظ بار نیست.
یکی از دلایل احتمالی، Internal Leakage یا نشتی داخلی است.
در این حالت روغن میتواند از کنار آببند پیستون از یک محفظه به محفظه دیگر عبور کند.
نتیجه ممکن است به صورت کاهش نیرو، حرکت تدریجی پیستون زیر بار یا اختلال در موقعیت نگهداریشده مشاهده شود.
با این حال، پایین آمدن جک زیر بار همیشه ناشی از خرابی پکینگ پیستون نیست. نشتی داخلی شیر کنترل جهت، شیرهای نگهدارنده بار یا سایر اجزای مدار نیز میتواند رفتار مشابهی ایجاد کند.
به همین دلیل پیش از باز کردن سیلندر باید مدار هیدرولیک نیز بررسی شود.
تست نشتی داخلی سیلندر هیدرولیک
برای تشخیص نشتی داخلی میتوان بسته به طراحی دستگاه از روشهای مختلف تست استفاده کرد.
یکی از روشهای مهندسی، ایزوله کردن سیلندر از سایر قسمتهای مدار و بررسی توانایی آن در نگهداری فشار یا بار است.
در بعضی شرایط نیز میتوان مقدار نشتی عبوری از سمت مقابل پیستون را اندازهگیری کرد.
روش تست باید متناسب با نوع سیلندر و مدار انتخاب شود و رعایت ایمنی بسیار مهم است؛ زیرا روغن محبوسشده تحت فشار میتواند انرژی قابلتوجهی ذخیره کرده باشد.
بررسی شافت یا میله پیستون
Piston Rod یکی از حساسترین قطعات سیلندر است و کیفیت سطح آن مستقیماً با عمر آببند میله ارتباط دارد.
در زمان تعمیر باید سطح شافت از نظر موارد زیر بررسی شود:
- خط و خش
- خوردگی
- زنگزدگی
- پوستهشدن پوشش
- ضربه
- خمیدگی
- سایش غیرعادی
وجود خراش عمیق روی شافت میتواند لبه آببند را تخریب کند. در چنین شرایطی تعویض Seal بدون اصلاح شافت معمولاً باعث بازگشت سریع نشتی خواهد شد.
چگونه خم بودن شافت جک بررسی میشود؟
خمیدگی میله پیستون باید به روش اندازهگیری کنترل شود و صرفاً مشاهده چشمی کافی نیست.
یکی از روشهای متداول، قرار دادن شافت روی تکیهگاه مناسب یا بین مراکز و اندازهگیری تغییرات سطح آن با ساعت اندازهگیری (Dial Indicator) است.
مقدار Runout مجاز به قطر، طول، طراحی و شرایط کاری سیلندر وابسته است و نمیتوان یک مقدار ثابت را برای تمام جکهای هیدرولیک در نظر گرفت.
خم شدن شافت میتواند باعث افزایش بار جانبی روی گلویی، خرابی مکرر آببند و سایش نامتقارن قطعات راهنما شود.
چرا شافت جک هیدرولیک خم میشود؟
دلایل مختلفی برای خم شدن میله وجود دارد، از جمله:
- بارگذاری خارج از محور
- برخورد مکانیکی
- گیرکردن مکانیزم دستگاه
- انتخاب قطر نامناسب شافت
- کمانش در اثر نیروی فشاری
- کورس بلند بدون بررسی پایداری
- نصب نامناسب
- شوک مکانیکی
- اعمال نیروی بیش از ظرفیت طراحی
اگر شافت یک سیلندر چند مرتبه خم شده باشد، بهتر است به جای تکرار عملیات تعمیر، طراحی مکانیزم، قطر شافت، طول آزاد و شرایط کمانش بررسی شوند.
کمانش میله پیستون در جکهای کورس بلند
در سیلندرهایی که شافت تحت نیروی فشاری قرار میگیرد، مخصوصاً جکهای کورس بلند، احتمال Buckling اهمیت زیادی دارد.
در تحلیل اولیه میتوان از رابطه بار بحرانی اویلر استفاده کرد:
Pcr = π²EI / (KL)²
که در آن:
- Pcr = بار بحرانی کمانش
- E = مدول الاستیسیته
- I = ممان دوم سطح
- L = طول مؤثر
- K = ضریب شرایط تکیهگاهی
در طراحی واقعی، شرایط اتصال، ضریب اطمینان، لقیها، بار جانبی و هندسه سیلندر نیز باید مورد توجه قرار گیرند.
بنابراین در تعمیر یک شافت خمشده، پرسکاری و صاف کردن شافت بدون بررسی علت خمیدگی ممکن است تنها یک راهحل موقت باشد.
بررسی لوله داخلی سیلندر
سطح داخلی Cylinder Tube محل حرکت پیستون و آببندهای آن است و کیفیت این سطح تأثیر مستقیمی بر عملکرد جک دارد.
پس از دمونتاژ باید سطح داخلی لوله از نظر موارد زیر بررسی شود:
- خراش طولی
- سایش
- خوردگی
- زنگزدگی
- تغییر شکل
- آسیب موضعی
- کیفیت سطح
خراشهای عمیق میتوانند موجب ایجاد مسیر عبور روغن و کاهش عمر آببند پیستون شوند.
هونینگ لوله جک هیدرولیک
در برخی تعمیرات، سطح داخلی لوله با عملیات Honing اصلاح میشود.
هدف هونینگ تنها براق کردن سطح نیست. این فرآیند برای اصلاح هندسه و ایجاد کیفیت سطح مناسب جهت حرکت آببند انجام میشود.
اما هر لوله آسیبدیدهای را نمیتوان صرفاً با هونینگ تعمیر کرد.
اگر میزان آسیب یا برداشت لازم باعث شود قطر داخلی از محدوده قابل قبول خارج شود، باید امکان تعویض لوله یا استفاده از راهکار مهندسی دیگری بررسی شود.
بررسی پیستون جک هیدرولیک
پیستون باید از نظر سایش، خراش، تغییر شکل و وضعیت شیارهای آببندی کنترل شود.
وجود سایش غیرعادی در یک سمت پیستون میتواند نشانهای از Side Load یا عدم هممحوری باشد.
همچنین وضعیت محل نصب Wear Ring و Seal باید بررسی شود.
اگر لقیهای مکانیکی از محدوده مناسب خارج شده باشند، نصب پکینگ جدید بهتنهایی مشکل را برطرف نمیکند.
بررسی گلویی، بوش و رینگهای راهنما
گلویی یا Gland وظیفه هدایت شافت و نگهداری مجموعه آببندی را بر عهده دارد.
در این قسمت معمولاً قطعاتی مانند:
- Rod Seal
- Wiper
- Guide Ring
- Wear Ring
- O-ring
قرار دارند.
یکی از بخشهایی که هنگام تعمیر نباید نادیده گرفته شود، بوش و رینگهای راهنما هستند.
افزایش لقی در این قطعات باعث میشود شافت هنگام حرکت کاملاً هممحور باقی نماند و بار بیشتری به Rod Seal وارد شود.
این موضوع میتواند دلیل اصلی تکرار نشتی پس از تعمیر باشد.
تعویض پکینگ و آببندهای جک هیدرولیک
در بسیاری از تعمیرات، مجموعه آببندی بهصورت کامل تعویض میشود.
اما انتخاب Seal Kit باید بر اساس مشخصات واقعی سیلندر انجام شود.
پارامترهای مهم عبارتاند از:
- قطر شافت
- قطر پیستون
- ابعاد شیار
- فشار کاری
- سرعت حرکت
- دمای کاری
- نوع سیال
- شرایط محیطی
- میزان آلودگی
- نوع حرکت
استفاده از یک آببند صرفاً به دلیل اینکه «داخل شیار قرار میگیرد» روش مهندسی مناسبی نیست.
جنس آببندها چه اهمیتی دارد؟
مواد مختلف رفتار متفاوتی در برابر فشار، دما، اصطکاک و سیال دارند.
در سیستمهای هیدرولیک ممکن است از موادی مانند NBR، FKM، Polyurethane (PU)، PTFE و ترکیبات مهندسی دیگر استفاده شود.
برای مثال، یک آببند ممکن است مقاومت سایشی مناسبی داشته باشد اما برای دمای کاری یا نوع سیال مورد استفاده مناسب نباشد.
بنابراین جنس آببند باید بر اساس شرایط واقعی کار انتخاب شود، نه صرفاً بر اساس ابعاد آن.
نقش گردگیر در عمر جک هیدرولیک
Wiper یا گردگیر قطعهای ساده اما بسیار مهم است.
هنگام برگشت شافت به داخل سیلندر، گردگیر باید از ورود گردوغبار، ذرات فلزی، رطوبت و سایر آلودگیهای محیطی جلوگیری کند.
خرابی گردگیر میتواند باعث ورود آلودگی به ناحیه آببندی شود و در ادامه به شافت، Rod Seal و حتی روغن سیستم آسیب برساند.
به همین دلیل هنگام تعمیر باید وضعیت گردگیر نیز بررسی و در صورت نیاز تعویض شود.
آلودگی روغن؛ یکی از عوامل اصلی خرابی جک
یکی از دشمنان اصلی تجهیزات هیدرولیکی Contamination است.
ذرات جامد موجود در روغن میتوانند باعث سایش آببندها و سطوح دقیق شوند.
اگر جک تعمیر شود اما روغن سیستم همچنان آلوده باقی بماند، قطعات جدید نیز ممکن است بهسرعت آسیب ببینند.
بنابراین در خرابیهای ناشی از آلودگی باید علاوه بر تعمیر سیلندر، وضعیت موارد زیر نیز بررسی شود:
- فیلترهای سیستم
- مخزن روغن
- روغن هیدرولیک
- خطوط و شیلنگها
- نحوه ورود آلودگی
- شرایط نگهداری سیستم
تأثیر دمای روغن بر خرابی آببندها
افزایش بیش از حد دمای روغن میتواند ویسکوزیته سیال را کاهش داده و عملکرد آببندها را تحت تأثیر قرار دهد.
دمای بالا همچنین میتواند سرعت پیرشدگی روغن و برخی مواد آببندی را افزایش دهد.
اگر Sealهای یک جک بهطور مکرر سخت، شکننده یا آسیبدیده میشوند، بررسی دمای واقعی روغن و شرایط حرارتی سیستم ضروری است.
فشار بیش از حد و شوک فشاری
هر سیلندر برای محدوده مشخصی از فشار طراحی میشود.
افزایش فشار بالاتر از محدوده طراحی میتواند باعث آسیب به:
- آببندها
- پیستون
- گلویی
- اتصالات
- لوله
- شافت
شود.
همچنین فشار لحظهای یا Pressure Spike ممکن است بسیار بیشتر از فشار قابل مشاهده روی گیج معمولی باشد.
اگر خرابی جک مرتباً تکرار میشود، بررسی تنظیم شیر اطمینان و رفتار دینامیکی مدار میتواند ضروری باشد.
بار جانبی؛ عامل پنهان بسیاری از خرابیها
جک هیدرولیک اساساً برای تولید نیرو در امتداد محور خود طراحی میشود.
اگر مکانیزم دستگاه نیروی قابلتوجهی عمود بر محور سیلندر وارد کند، Side Load ایجاد میشود.
نتیجه میتواند شامل:
- سایش یکطرفه بوش
- خرابی Rod Seal
- خراش شافت
- سایش پیستون
- آسیب لوله
- خم شدن شافت
باشد.
در چنین شرایطی مشکل واقعی ممکن است مربوط به طراحی یا تنظیم مکانیزم دستگاه باشد، نه کیفیت جک.
مراحل اصولی تعمیر جک هیدرولیک
یک فرآیند تعمیر حرفهای را میتوان به صورت کلی در مراحل زیر خلاصه کرد:
- ثبت مشخصات و علائم خرابی
- بررسی عملکرد سیلندر روی دستگاه
- تخلیه ایمن فشار سیستم
- جداسازی و انتقال سیلندر
- تمیزکاری خارجی
- دمونتاژ کنترلشده
- بررسی شافت، لوله، پیستون و گلویی
- اندازهگیری لقیها و ابعاد مهم
- تشخیص علت اصلی خرابی
- تعمیر یا تعویض قطعات آسیبدیده
- انتخاب صحیح Seal Kit
- شستوشوی کامل قطعات
- مونتاژ در محیط تمیز
- تست عملکرد و نشتی
- نصب مجدد و کنترل عملکرد دستگاه
این ترتیب کمک میکند تعمیر از حالت «تعویض قطعه» به یک فرآیند عیبیابی و بازسازی مهندسی تبدیل شود.
نکات مهم هنگام مونتاژ جک هیدرولیک
مونتاژ نادرست میتواند حتی آببندهای نو را قبل از شروع کار آسیب بزند.
هنگام مونتاژ باید به مواردی مانند تمیزی قطعات، جهت صحیح نصب Sealها، جلوگیری از تماس آببند با لبههای تیز، روانکاری اولیه و مونتاژ هممحور قطعات توجه شود.
پیچها و اتصالات نیز باید مطابق الزامات طراحی مونتاژ شوند.
استفاده بیرویه از چکش یا ابزار نامناسب برای جا زدن قطعات میتواند به سطح شافت، گلویی یا آببندها آسیب وارد کند.
تمیزی هنگام تعمیر جک چقدر اهمیت دارد؟
بسیار زیاد.
سیستم هیدرولیک نسبت به آلودگی حساس است و تعمیر سیلندر در محیط آلوده میتواند ذرات خارجی را مستقیماً وارد سیستم کند.
بنابراین قطعات داخلی پس از شستوشو باید در محیط تمیز نگهداری شوند و مسیرهای روغن نیز پیش از مونتاژ نهایی کنترل شوند.
پارچههای پرزدار، گردوغبار محیط و برادههای ماشینکاری نباید وارد سیلندر شوند.
تست جک هیدرولیک پس از تعمیر
پس از مونتاژ، بهتر است سیلندر پیش از تحویل یا نصب نهایی مورد آزمایش قرار گیرد.
بسته به نوع سیلندر و امکانات کارگاه، تست میتواند شامل بررسی موارد زیر باشد:
- حرکت کامل در طول کورس
- حرکت یکنواخت
- نشتی خارجی
- عملکرد آببندها
- نگهداری فشار
- رفتار سیلندر تحت فشار
- عملکرد ضربهگیر در صورت وجود
- وضعیت اتصالات
فشار تست باید بر اساس مشخصات طراحی و دستورالعمل سازنده تعیین شود. اعمال یک فشار ثابت و یکسان به تمام جکها روش مناسبی نیست.
آیا همیشه تعمیر جک هیدرولیک اقتصادی است؟
خیر.
در برخی موارد شدت آسیب به اندازهای است که هزینه بازسازی به هزینه ساخت یا خرید سیلندر جدید نزدیک میشود.
برای تصمیمگیری باید وضعیت قطعات اصلی مانند لوله، شافت، پیستون، گلویی و اتصالات بررسی شود.
اگر چند قطعه اصلی همزمان نیاز به تعویض یا ماشینکاری گسترده داشته باشند، مقایسه اقتصادی بین تعمیر و ساخت سیلندر جدید منطقی است.
چه زمانی بهتر است جک بهجای تعمیر تعویض شود؟
تصمیم نهایی به نوع سیلندر، ارزش دستگاه و میزان آسیب بستگی دارد؛ اما شرایط زیر میتوانند نیاز به بررسی گزینه تعویض را افزایش دهند:
- آسیب شدید لوله
- خوردگی گسترده
- شکست قطعات اصلی
- تغییر شکل شدید بدنه
- آسیب جدی اتصالات
- نبود قطعات یا آببند مناسب
- هزینه تعمیر نزدیک به ساخت جک جدید
- طراحی اولیه نامناسب برای شرایط کاری جدید
در مقابل، بسیاری از سیلندرهای صنعتی باکیفیت را میتوان با تعمیر و بازسازی اصولی برای مدت طولانی دوباره وارد سرویس کرد.
چرا بعضی جکها مدت کوتاهی بعد از تعمیر دوباره خراب میشوند؟
تکرار خرابی معمولاً نشانه مهمی است.
اگر یک سیلندر پس از مدت کوتاهی دوباره با همان مشکل مواجه شود، باید به جای تعویض مجدد همان قطعه، علت ریشهای بررسی شود.
برای مثال:
خرابی مکرر Rod Seal → بررسی شافت + بوش + هممحوری + بار جانبی
خم شدن مکرر شافت → بررسی کمانش + قطر شافت + مکانیزم + بارگذاری
خرابی مکرر پکینگ پیستون → بررسی لوله + آلودگی + فشار + لقی
داغ شدن مکرر → بررسی کل مدار هیدرولیک
این نوع تحلیل یکی از تفاوتهای اصلی بین تعمیر قطعه و تعمیر مهندسی سیستم است.
چگونه عمر جک هیدرولیک را افزایش دهیم؟
برای افزایش عمر سیلندر بهتر است چند اصل رعایت شود:
- روغن هیدرولیک تمیز نگه داشته شود.
- فیلتراسیون مناسب انجام شود.
- فشار سیستم از محدوده طراحی تجاوز نکند.
- شافت در برابر ضربه و خوردگی محافظت شود.
- بار جانبی به حداقل برسد.
- اتصالات مکانیکی هممحور باشند.
- دمای روغن کنترل شود.
- نشتیهای کوچک نادیده گرفته نشوند.
- وضعیت گردگیر بهصورت دورهای بررسی شود.
- از آببند مناسب استفاده شود.
- تعمیرات در محیط تمیز انجام شود.
نگهداری پیشگیرانه معمولاً بسیار کمهزینهتر از تعمیر پس از خرابی شدید است.
تفاوت تعمیر معمولی و بازسازی مهندسی جک هیدرولیک
در تعمیر معمولی ممکن است تمرکز اصلی روی رفع نشتی یا تعویض قطعه معیوب باشد.
اما در بازسازی مهندسی (Overhaul/Reconditioning) وضعیت کلی سیلندر بررسی میشود.
این بررسی میتواند شامل کنترل ابعادی شافت، لوله، پیستون، بوشها، آببندها، کیفیت سطوح، لقیها، شرایط نصب و حتی علت خرابی در مدار اصلی باشد.
این رویکرد مخصوصاً برای جکهای صنعتی مهم، سیلندرهای خاص و تجهیزاتی که توقف آنها هزینه بالایی ایجاد میکند، اهمیت بیشتری دارد.
اطلاعات مورد نیاز برای تعمیر یا ساخت مجدد جک هیدرولیک
برای ارزیابی دقیقتر یک سیلندر بهتر است اطلاعات زیر در اختیار واحد فنی قرار گیرد:
- قطر داخلی سیلندر
- قطر میله پیستون
- طول کورس
- فشار کاری
- حداکثر فشار سیستم
- نوع اتصال ابتدا و انتهای جک
- شرایط نصب
- نوع بار
- سرعت حرکت
- نوع روغن
- دمای کاری
- سیکل کاری
- شرح دقیق خرابی
وجود این اطلاعات باعث میشود تصمیمگیری درباره تعمیر، اصلاح طراحی یا ساخت مجدد جک دقیقتر انجام شود.
جمعبندی؛ تعمیر اصولی جک هیدرولیک چگونه انجام میشود؟
تعمیر جک هیدرولیک یک فرآیند مهندسی است، نه صرفاً تعویض پکینگ و اورینگ.
یک تعمیر اصولی باید با تشخیص علت خرابی آغاز شود و وضعیت شافت، لوله، پیستون، گلویی، بوشها، رینگهای راهنما و آببندها بهصورت دقیق بررسی شود.
همچنین عواملی مانند فشار سیستم، آلودگی روغن، دمای کاری، بار جانبی، هممحوری و شرایط مکانیزم دستگاه نباید نادیده گرفته شوند.
در بسیاری از خرابیهای تکرارشونده، ایراد اصلی خارج از خود سیلندر قرار دارد. به همین دلیل شناسایی Root Cause میتواند از تکرار تعمیر، توقف دستگاه و افزایش هزینههای نگهداری جلوگیری کند.
یک سیلندر هیدرولیک که بهدرستی عیبیابی، تعمیر، مونتاژ و آزمایش شده باشد، میتواند دوباره با عملکرد قابلاعتماد وارد مدار شود؛ اما کیفیت نهایی تعمیر زمانی مشخص میشود که علت خرابی اولیه نیز شناسایی و برطرف شده باشد.
